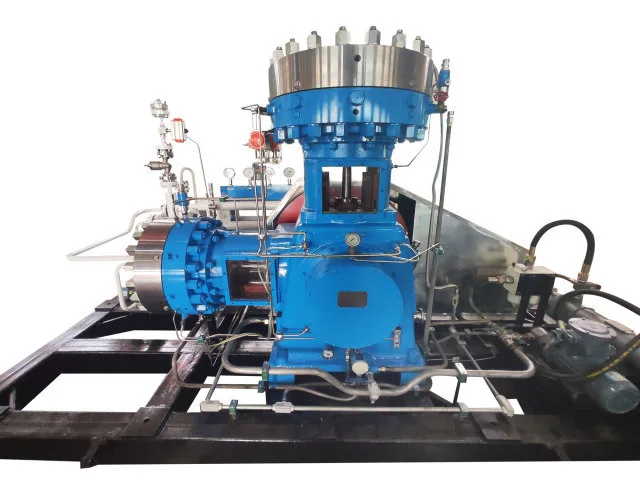

GL4 다이어프램 압축기

GL4 다이어프램 압축기는 L자형 기계적 레이아웃과 다이어프램 가스 분리 기술을 결합합니다. 모터 구동식 크랭크 메커니즘은 유압을 다이어프램으로 전달하여 윤활유와 직접 접촉하지 않고도 가스가 밀봉된 챔버 내부에서 압축될 수 있도록 합니다. 기존의 왕복동식 압축방식에 비해 L자형 구성으로 향상된 출력 밸런스와 원활한 작동을 제공하여 작동 안정성과 가스 청정도가 중요한 산업용 연속 압축에 적합한 압축기입니다.

안정적인 압축을 위한 L자형 구조

GL4 다이어프램 압축기의 주요 구조적 특징은 L자형 실린더 배열입니다. 이 구성은 수직 및 수평 구조의 작동 특성을 결합하고 왕복 작동 중 기계적 균형을 향상시키는 데 도움이 됩니다.

산업 사용자의 경우 이는 압축기가 압력 및 유량 요구 사항 이상을 중심으로 제작되었음을 의미합니다. 가스 압축 시스템용 GL4 시리즈를 선택할 때 안정적인 움직임, 균형 잡힌 기계적 부하 및 보다 부드러운 작동도 고려됩니다.

2단계 압축 설계

GL4 시리즈는 2단계 압축 구조를 사용합니다. 가스는 단일 압축 단계에서 전체 압력 증가를 완료하는 대신 점진적으로 압축됩니다.

이 배열은 압력 요구 사항과 가스 특성을 함께 고려해야 하는 응용 분야를 지원합니다. 최종 구성은 흡입 압력, 토출 압력, 필요한 체적 유량, 가스 매체 및 작동 조건에 따라 선택할 수 있습니다.

GL4 작동 방식

전기 모터는 변속기 시스템을 통해 크랭크샤프트를 구동합니다. 크랭크샤프트는 회전 운동을 유압 오일 실린더 내부 피스톤의 왕복 운동으로 변환합니다.

피스톤이 움직이면 유압 오일이 다이어프램에 압력을 전달하여 다이어프램이 앞뒤로 움직이게 합니다. 다이어프램의 움직임은 가스실의 부피를 변화시킵니다. 흡입 행정 중에 가스는 흡입 밸브를 통해 들어갑니다. 압축 행정 동안 챔버 부피는 감소하고 가스 압력은 증가합니다. 필요한 압력에 도달하면 배출 밸브가 열리고 압축 가스가 챔버 밖으로 나옵니다.

보상 오일 시스템은 작동 중에 필요한 유압 오일 양을 유지합니다. 과잉 오일은 압력 제어 시스템을 통해 조절 및 반환되므로 압축 사이클 동안 필요에 따라 다이어프램이 실린더 헤드에 대해 작동할 수 있습니다.

오일프리 가스 압축 챔버

압축 가스는 다이어프램에 의해 유압 오일과 물리적으로 분리됩니다.

이러한 분리는 윤활유로 인한 오염을 견딜 수 없는 가스에 다이어프램 압축기를 사용하는 주요 이유 중 하나입니다. 프로세스 가스는 밀봉된 압축 챔버 내부에 남아 있으며 윤활된 드라이브 구성 요소와 직접 접촉하지 않습니다.

폐쇄형 실린더 챔버는 또한 고순도 가스, 독성 가스, 가연성 가스, 부식성 가스 및 기타 특수 매체를 취급할 때 특히 중요한 안정적인 밀봉 성능을 지원합니다.

적합한 압축 가스

GL4 다이어프램 압축기는 다음과 관련된 응용 분야에 맞게 구성할 수 있습니다.

· 고순도 가스

· 불활성 가스

· 가연성 및 폭발성 가스

· 독성 및 유해 가스

· 부식성 가스

· 희귀하고 가치 있는 가스

· 기타 특수 산업용 가스

주요 작동 구성

산업용 가스 시스템에 대한 응용

선정부터 운영까지 기술지원

Jinding은 압축기 선택, 엔지니어링 컨설팅, 장비 제조, 설치 및 시운전 지원, 운영 및 유지 관리 교육, 원격 기술 지원, 현장 서비스, 장비 유지 관리, 수리 및 예비 부품 공급을 포함하여 장비 공급 프로세스 전반에 걸쳐 기술 지원을 제공합니다.

국제 산업 프로젝트의 경우 기술팀은 장비 선택 및 작동 중에 원격으로 고객과 통신할 수 있습니다.

FAQ

GL4 다이어프램 압축기와 기존 압축기의 주요 차이점은 무엇입니까?

주요 차이점은 다이어프램이 윤활된 유압 구동 시스템에서 압축 가스를 분리한다는 것입니다. 가스는 압축 중에 윤활유와 직접 접촉하지 않습니다.

GL4 시리즈가 L자형 구조를 사용하는 이유는 무엇입니까?

L자형 실린더 배열은 수직형과 수평형 압축기 배열의 특성을 결합하여 동력 균형과 작동 원활성을 향상시키도록 설계되었습니다.

GL4 시리즈는 가연성 가스나 독성 가스에 적합합니까?

가연성, 폭발성, 독성 및 기타 특수 가스에 맞게 구성할 수 있습니다. 실제 압축기 구성은 특정 가스 특성 및 작동 조건에 따라 결정되어야 합니다.

GL4 시리즈는 수냉식을 사용합니까?

예. 이 시리즈에 제공되는 표준 냉각 방법은 순환 수냉식입니다.

Jinding은 배송 후 기술 지원을 제공할 수 있습니까?

예. Jinding은 기술 상담, 원격 지원, 유지 관리 지원, 교육, 필요한 경우 현장 기술 서비스, 장비 수리 및 예비 부품 지원을 제공합니다.
