D 다이어프램 압축기는 다이어프램을 사용하여 윤활 및 유압 구동 시스템에서 압축 가스를 분리합니다. 공정 가스는 압축 중에 윤활유와 직접 접촉하지 않으므로 오염을 방지하고 적절한 작동 조건에서 최대 99.999%의 가스 순도 요구 사항을 지원합니다. 신뢰할 수 있는 밀봉 및 높은 압축 성능으로 인해 D 시리즈는 기존 윤활식 압축기로 처리하기 어려운 가스에 적합합니다.
흡입 행정 중에 다이어프램이 바깥쪽으로 움직이고 가스실의 부피가 증가하여 가스가 흡입 밸브를 통해 들어갈 수 있습니다. 다이어프램이 안쪽으로 이동함에 따라 챔버 부피가 감소하고 가스가 압축됩니다. 가스가 필요한 토출 압력에 도달하면 출구 밸브가 열리고 압축 가스가 배출됩니다.
다이어프램이 가스 챔버를 유압 구동 섹션에서 분리하기 때문에 압축 가스는 압축 과정 전반에 걸쳐 윤활유와 격리된 상태로 유지됩니다.
|
모델 |
입구 압력 MPa(G) |
콘센트 압력 MPa(G) |
명사 같은 체적 유량 (Nm3/h) |
힘 (킬로원) |
속도 (r/분) |
차원 폭*폭*높이(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0.5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
대기 압력 |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0.125 |
0.6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0.35-10 |
0.035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0.15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0.5-18.5 |
0.05 |
1.85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
대기 압력 |
0.4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
대기 압력 |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0.9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
대기 압력 |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0.4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0.5 |
15 |
20 |
11 |
500 |
1600*900*1400 |

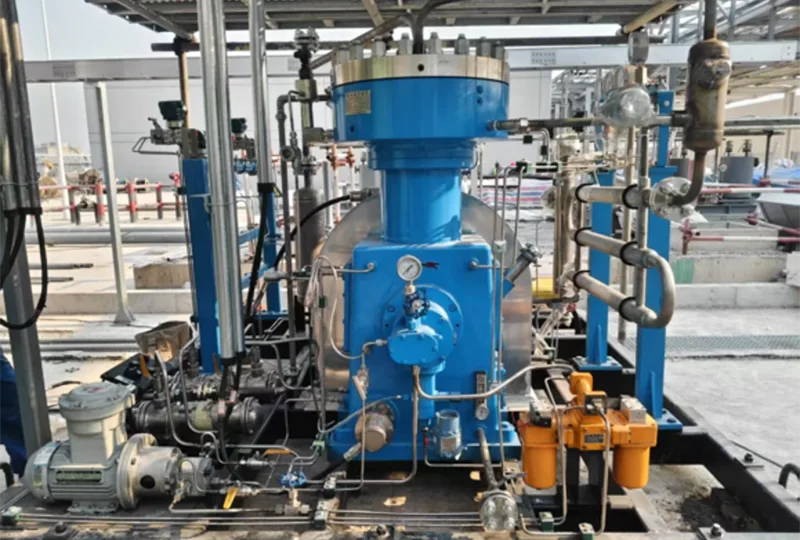

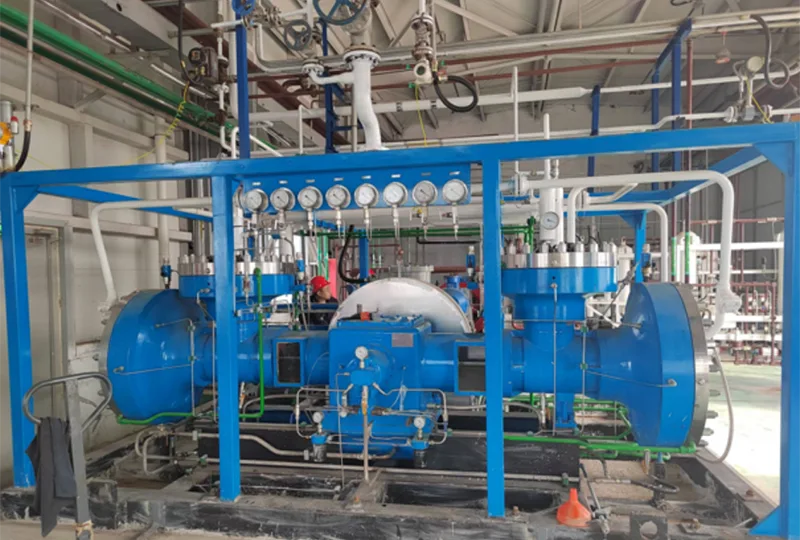

D 다이어프램 압축기는 산업용 가스, 수소 에너지, 석유화학, 정밀화학, 전자제품, 식품 및 제약 생산, 항공우주, 핵 관련 응용 분야 및 과학 연구 전반에 걸쳐 사용됩니다.
이는 일반적으로 오일 프리 압축, 가스 순도 및 안정적인 밀봉이 중요한 가스 압축, 가스 전달 및 가스 충전 작업에 선택됩니다.
산업용 가스 압축 요구 사항은 프로젝트마다 크게 다릅니다. 가스 매질, 압력 비율 또는 순도 요구 사항이 변경되면 동일한 유량이라도 다른 압축기 구성이 필요할 수 있습니다.
Jinding은 귀하의 응용 분야에 따라 적합한 D 다이어프램 압축기를 선택하고 설계할 수 있습니다. 문의시 가스 매체, 입구 압력, 필요한 출구 압력 및 유량을 알려주십시오. 가스 구성, 순도, 작동 시간, 냉각 조건 및 전기 요구 사항에 대한 정보도 엔지니어가 적합한 구성을 권장하는 데 도움이 됩니다.
1995년부터 Jinding은 산업용 압축기 및 가스 장비의 연구, 설계 및 제조에 주력해 왔습니다. 단동에 있는 당사의 생산 기지는 가공, 조립, 용접, 테스트 및 기술 서비스를 통합하여 산업용 다이어프램 압축기의 제조 및 공급을 지원합니다.
Jinding은 압축기 선택 및 엔지니어링 컨설팅부터 장비 공급, 시운전, 유지 관리 및 예비 부품 지원에 이르기까지 프로젝트 프로세스 전반에 걸쳐 기술 지원을 제공합니다.
고순도 또는 특수 가스 응용 분야를 위한 D 다이어프램 압축기 공급업체를 찾고 계십니까?
가스 매체, 입구 압력, 출구 압력 및 필요한 유량을 보내주십시오. Jinding의 기술 팀은 귀하의 작동 조건을 평가하고 귀하의 프로젝트에 적합한 압축기 구성을 추천할 수 있습니다.
