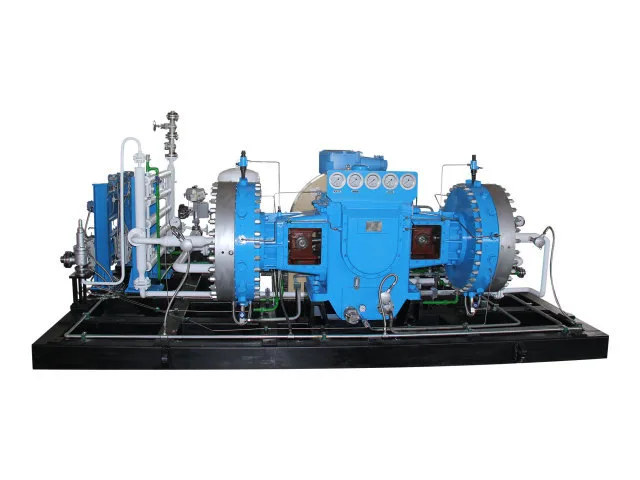

가스가 윤활된 기계 부품 근처에서 작동할 수 있는 기존 압축 시스템과 달리 GD4 다이어프램 압축기는 유압을 사용하여 다이어프램을 구동하는 동시에 다이어프램과 실린더 헤드로 형성된 밀봉된 가스 챔버 내부에 압축 매체를 유지합니다. 이러한 구조 덕분에 GD4는 장비 선택 시 가스 오염, 누출 제어 및 매체 호환성을 고려해야 하는 응용 분야에 적합합니다. Jinding은 흡입 압력 및 온도, 필요한 배기 압력, 체적 유량, 가스 구성 및 특정 작동 요구 사항을 기반으로 각 압축기를 구성하여 산업용 가스 압축 프로젝트를 위한 보다 응용 지향적인 솔루션을 제공합니다.
GD4 다이어프램 압축기는 모터 구동식 기계 및 유압 시스템을 사용하여 가스 압축에 필요한 움직임을 생성합니다.
작동 중에 전기 모터는 풀리 시스템을 통해 크랭크샤프트를 구동합니다. 크랭크샤프트는 커넥팅 로드를 통해 운동을 전달하여 오일 실린더 내부의 피스톤이 왕복 선형 운동으로 움직이게 합니다. 피스톤이 움직이면 유압 오일이 변위되어 다이어프램에 압력이 전달됩니다.
그런 다음 다이어프램은 가스 측과 유압 오일 측 사이에서 앞뒤로 움직입니다. 흡입 및 배출 밸브의 작동에 따라 각 다이어프램 사이클은 가스 흡입, 압축 및 배출 과정을 완료합니다.
흡입 행정 중에 다이어프램의 움직임으로 인해 가스실의 부피가 증가하여 압축 매체가 흡기 밸브를 통해 유입될 수 있습니다. 다이어프램이 반대 방향으로 움직이면 챔버 부피가 감소하고 가스 압력이 상승합니다. 압력이 필요한 배출 조건에 도달하면 배기 밸브가 열리고 압축 가스가 배출됩니다.
유압 시스템에는 오일 보상 기능도 포함되어 있습니다. 정상 작동 중에 소량의 오일이 움직이는 부품 사이의 내부 틈새를 통해 오일 실린더에서 오일 탱크로 되돌아갈 수 있습니다. 보상 오일 펌프는 흡입 과정 중 다이어프램 이동에 필요한 유압 오일을 보충합니다.
공급되는 오일의 양은 정상적인 내부 누출로 인해 손실되는 양보다 약간 큽니다. 그런 다음 과잉 오일은 압력 조절 시스템을 통해 반환되어 압축기 작동 중에 필요한 유압 조건을 유지하는 데 도움이 됩니다.
|
산업/응용 |
일반적인 조달 요구 사항 |
GD4 다이어프램 압축기가 적합한 이유 |
|
산업용 가스 회사 |
특수 가스 또는 고순도 가스의 압축 및 이송 |
다이어프램은 유압 오일 시스템에서 가스를 분리합니다. |
|
특수 가스 공급업체 |
희귀하고 가치 있는 특수 가스의 압축 제어 |
제어된 가스 처리가 필요한 응용 분야에 적합 |
|
석유화학 플랜트 |
특정 안전 요구 사항을 충족하는 공정 가스 압축 |
선택된 산업용 가스 응용 분야에 대한 우수한 밀봉 성능 |
|
화학 제조업체 |
다양한 화학적 특성을 지닌 가스 처리 |
가스 매체에 따라 장비 구성을 선택할 수 있습니다. |
|
수소 및 에너지 프로젝트 |
전용 시스템의 가스 압축 및 압력 처리 |
프로젝트 기반 압력 및 유량 요구 사항에 적합 |
|
제약 및 식품 가스 시스템 |
오염 제어가 중요한 가스 취급 |
공정가스는 윤활유와 직접 접촉하지 않습니다. |
|
전자제품 및 고순도 가스 사용자 |
고순도 제어가 필요한 가스의 압축 |
다이어프램 구조로 오일 오염 위험 감소 |
|
항공우주 프로젝트 |
기술 응용 분야를 위한 특수 가스 압축 |
특정 작동 조건에 따라 구성 가능 |
|
원자력 및 연구시설 |
특수 및 고부가가치 가스의 제어된 처리 |
밀봉된 압축실과 다이어프램 분리 구조 |
|
과학 연구 기관 |
실험 및 기술 시스템을 위한 가스 압축 |
맞춤형 운영 매개변수가 필요한 프로젝트에 적합 |
|
가스통 충전 프로젝트 |
보관 또는 충전 전 압축 |
필요한 압력 및 유량 조건에 따라 구성 가능 |
|
엔지니어링 계약자 및 EPC 구매자 |
산업용 가스 프로젝트를 위한 압축기 선택 |
기술 구성은 프로젝트 운영 데이터를 기반으로 할 수 있습니다. |
GD4 다이어프램 압축기는 국제 시장에 적용 가능한 제품 규정 준수 고려사항과 함께 제공됩니다. CE 인증은 관련 시장 접근 문서가 필요한 제품 및 프로젝트에 대한 Jinding의 자격 및 인증 시스템의 일부입니다.
Jinding은 특허 기술 성과를 바탕으로 압축기 및 장비 기술을 개발했습니다. 지속적인 제품 개발 및 엔지니어링 경험은 다양한 산업용 가스 응용 분야를 위한 다이어프램 압축 장비의 설계 및 제조에 기여합니다.
기술 개발은 장비 제조 및 프로젝트 요구 사항과 통합되어 표준화된 사양에만 의존하기보다는 실제 작동 조건에 맞춰 압축기 구성을 개발할 수 있습니다.
Jinding은 산업 장비 고객을 위해 확립된 서비스 시스템을 반영하여 5성 애프터 서비스 인증을 보유하고 있습니다.
기술 지원에는 장비 선택, 엔지니어링 상담, 설치 및 시운전 안내, 운영 및 유지 관리 교육, 원격 지원, 현장 기술 서비스, 검사, 유지 관리, 수리 및 프로젝트 및 서비스 요구 사항에 따른 예비 부품 지원이 포함될 수 있습니다.
산업 구매자의 경우 압축기 조달은 장비 자체에만 국한되지 않습니다. 설치 및 운영 전반에 걸친 기술 지원도 장기적인 프로젝트 성과에 영향을 미칠 수 있습니다. Jinding은 해당 제품 및 계약 조건에 따라 장비 수명주기 전반에 걸쳐 서비스 지원을 제공합니다.
GD4 시리즈는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스용으로 구성할 수 있습니다. 특정 압축기 구성의 적합성은 압축 매체의 특성과 작동 조건에 따라 달라집니다.
압축실 내부의 공정 가스와 유압 오일 시스템 사이에는 직접적인 접촉이 발생하지 않습니다. 다이어프램은 압축 매체를 압축기의 오일 측에서 분리합니다.
고객은 압축 매체, 흡입 압력, 흡입 온도, 필요한 토출 압력 및 필요한 체적 유량을 제공해야 합니다. 특수 가스의 경우 가스 구성 및 관련 물리적, 화학적 특성에 대한 정보도 제공되어야 합니다.
모터는 크랭크샤프트와 피스톤 시스템을 구동하여 오일 실린더 내부에 유압을 생성합니다. 유압은 다이어프램을 앞뒤로 움직여 흡입 및 배기 밸브를 통해 반복적인 가스 흡입, 압축 및 배출 사이클을 완료합니다.
이 구성에 지정된 표준 냉각 방법은 순환 수냉식입니다. 최종 냉각 배열은 선택한 압축기 및 프로젝트 요구 사항에 따라 확인되어야 합니다.
지정된 작동 전압은 380V입니다. 설치 조건이 다른 프로젝트에 대한 기술 선택 중에 전기 요구 사항을 확인할 수 있습니다.
GD4 시리즈는 가연성, 폭발성, 독성 및 기타 특수 가스용으로 구성할 수 있습니다. 그러나 장비를 선택하기 전에 압축 매체와 그 특성을 제공하여 압축기 구성이 의도된 용도에 맞게 평가될 수 있도록 해야 합니다.
