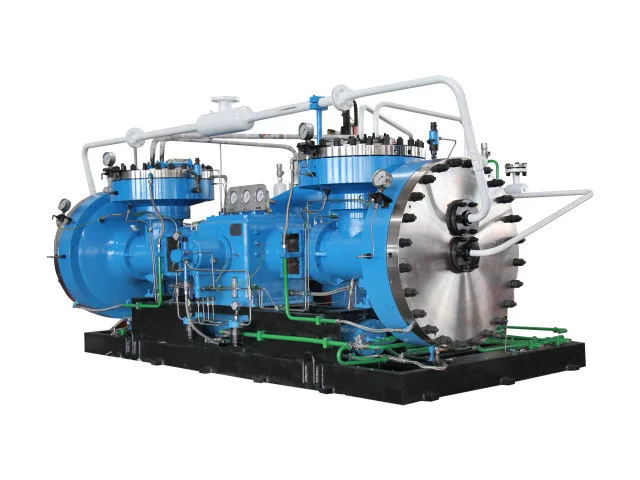

하나의 고정된 작동 조건에 의존하는 대신 GDS 다이어프램 압축기는 저압 가스 전달부터 고압 압축까지 유량, 흡입 압력 및 배기 압력의 다양한 조합을 포괄합니다. Jinding은 압축 매체, 필요한 용량, 압력 조건 및 프로젝트 요구 사항을 함께 평가하여 GDS 구성을 실제 가스 시스템에 일치시키는 데 도움을 줍니다.
대규모 가스 처리 응용 분야에는 전체 공정의 요구 사항에 맞는 압축기 용량이 필요합니다. GDS 시리즈는 50Nm³/h ~ 1000Nm³/h의 체적 유량 범위를 포괄하며 다양한 처리량 요구 사항이 있는 산업용 가스 시스템을 지원합니다.
이 제품군은 다양한 토출 압력 조건도 수용합니다. 선택된 구성은 최대 34.3MPa의 배기 압력을 제공하는 반면, 다른 모델은 더 낮거나 중간의 토출 압력에서 더 높은 유량을 위해 설계되었습니다. 적절한 모델은 필요한 가스 용량과 작동 압력의 조합에 따라 다릅니다.
산업용 다이어프램 압축기를 선택할 때 유량과 토출 압력을 함께 평가해야 합니다. 용량이 다른 모델은 실질적으로 다른 압력 조건에서 작동할 수 있으며 필요한 가스 매체도 재료 선택, 밀봉 배열 및 전체 구성에 영향을 미칠 수 있습니다.
모델 선택을 위해 Jinding은 일반적으로 프로젝트별 운영 요구 사항과 함께 압축 가스 매체, 필요한 체적 유량, 흡입 압력, 흡기 온도 및 목표 배기 압력이 필요합니다.
특수 가스의 경우 고객은 가스 구성 및 관련 물리적, 화학적 특성도 제공해야 합니다. 이러한 세부 정보는 애플리케이션을 평가하고 지정된 작동 조건에 적합한 압축기 구성을 결정하는 데 도움이 됩니다.
|
모델 |
압축매체 |
체적 유량 |
흡입압력 |
배기압력 |
속도 |
전체 치수 |
무게 |
모터 |
|
|
전력(kW) |
전압(V) |
||||||||
|
GDS134-50/200 |
고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스, 기타 특수 가스 |
50 |
0.1 |
19.6 |
400~430 |
3800×2200×2100 |
6850 |
37 |
≒380 |
|
GDS134-65/160 |
65 |
1기압 |
15.7 |
3700×2030×2200 |
5910 |
37 |
|||
|
GDS134-75/8-350 |
75 |
0.8 |
34.3 |
3800×2200×2100 |
6850 |
55 |
|||
|
GDS134-160/10 |
160 |
1기압 |
1 |
3920×2170×2200 |
8150 |
37 |
|||
|
GDS134-180/2-200 |
180 |
0.2 |
19.6 |
3880×2460×2100 |
7050 |
75 |
|||
|
GDS134-210/0.2-24 |
210 |
0.02 |
2.4 |
4020×2300×2200 |
8100 |
55 |
|||
|
GDS134-230/0.35-5 |
230 |
0.035 |
0.5 |
3920×2170×2200 |
8200 |
45 |
|||
|
GDS134-350/4-50 |
350 |
0.4 |
5 |
3880×2460×2200 |
7350 |
75 |
|||
|
GDS134-500/8-50 |
500 |
0.8 |
5 |
3880×2460×2200 |
7100 |
75 |
|||
|
GDS134-1000/2.5-5 |
1000 |
0.25 |
0.5 |
3920×2170×2200 |
8200 |
45 |
|||
|
GDS134-1000/7~16 |
1000 |
0.7 |
1.6 |
3880×2460×2200 |
7565 |
75 |
|||

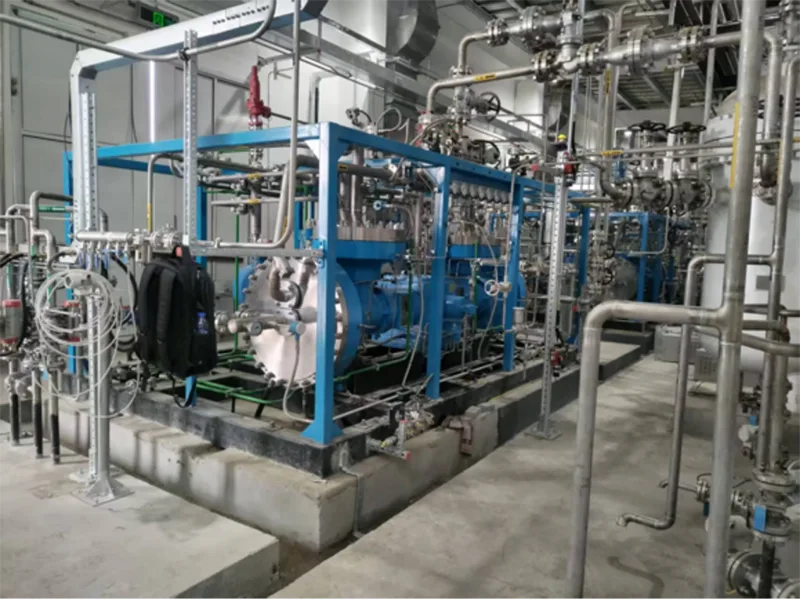

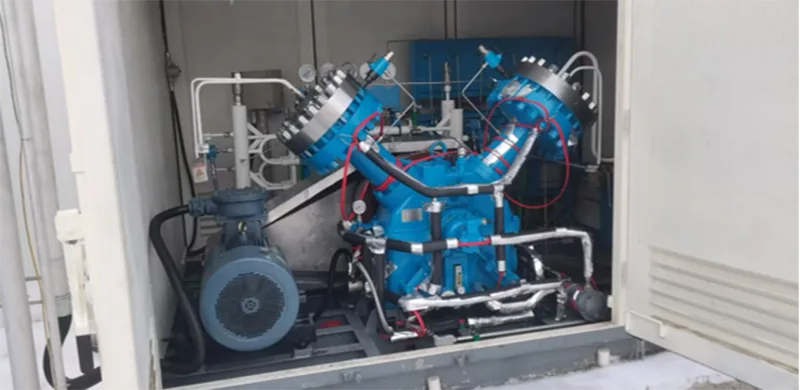

GDS 다이어프램 압축기는 가스 압축이 대규모 프로세스, 생산 시스템 또는 가스 공급 장치의 일부를 구성하는 산업 프로젝트에 적합합니다.
일반적인 응용 분야에는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 매체가 포함될 수 있습니다.
선택한 구성 및 압축 매체에 따라 GDS 압축기는 산업용 가스 처리, 특수 가스 처리, 화학 및 석유화학 응용 분야, 과학 연구 시스템 및 기타 프로젝트 기반 가스 압축 요구 사항에 고려될 수 있습니다.
Jinding Technology는 1995년부터 산업용 압축기 및 아세틸렌 생산 장비를 전문으로 해왔습니다. 단동 제조 기지에는 가공, 조립, 용접, 도장, 테스트, 연구 개발 및 고객 서비스가 통합되어 있습니다.
이 회사는 100개 이상의 가공 및 테스트 장비를 운영하고 있으며 장비 제조 및 엔지니어링 프로젝트를 지원하는 전담 기술 인력을 보유하고 있습니다.
GDS 고객에게 이러한 제조 능력은 장비 공급 프로세스에서 중요한 부분입니다. 압축기는 카탈로그 모델에 따라 선택될 뿐만 아니라; 실제 운영 요구 사항은 가스 시스템 및 프로젝트 조건과 비교하여 평가되어야 합니다.
|
선정정보 |
중요한 이유 |
|
압축 매체 |
압축기의 기술적 적합성을 결정합니다. |
|
체적 유량 |
필요한 가스 처리 용량을 정의합니다. |
|
흡입 압력 |
압축기 작동 상태에 영향을 미칩니다. |
|
흡기 온도 |
실제 입구 상태를 평가하는 데 도움이 됩니다. |
|
배기 압력 |
필요한 압축 듀티를 결정합니다. |
|
가스 조성 |
특수 매체에 특히 중요함 |
|
물리적, 화학적 특성 |
특수가스의 기술적 평가 지원 |
|
프로젝트 사용 요구 사항 |
적절한 장비 구성을 결정하는 데 도움이 됩니다. |
나열된 GDS 모델은 선택한 압력 구성에 따라 50Nm³/h에서 최대 1000Nm³/h의 체적 유량을 처리합니다.
나열된 GDS 모델에 표시된 최고 배기 압력은 GDS134-75/8-350 구성의 경우 34.3MPa입니다.
이 시리즈는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스용으로 구성할 수 있습니다. 최종 장비를 선택하기 전에 실제 가스 매체와 그 특성을 제공해야 합니다.
압축 매체, 필요한 체적 유량, 흡입 압력, 흡입 온도, 필요한 배기 압력 및 관련 사용 요구 사항을 제공하십시오. 특수가스의 경우 가스 조성, 물리화학적 특성 정보도 제공해야 합니다.
아니요. 흡입 압력, 배기 압력, 가스 매체 및 작동 조건과 함께 유량을 평가해야 합니다. 유량 요구 사항이 동일한 두 프로젝트에는 서로 다른 압축기 구성이 필요할 수 있습니다.
나열된 매개변수는 사용 가능한 모델 및 작동 구성을 나타냅니다. 최종 기술 선택은 실제 애플리케이션 및 프로젝트 요구 사항에 따라 확인되어야 합니다.
기술 서비스에는 해당 프로젝트 및 서비스 요구 사항에 따른 설치 및 시운전 지침, 운영 및 유지 관리 교육, 원격 지원, 현장 서비스, 장비 검사, 유지 관리, 수리 및 예비 부품 지원이 포함될 수 있습니다.
