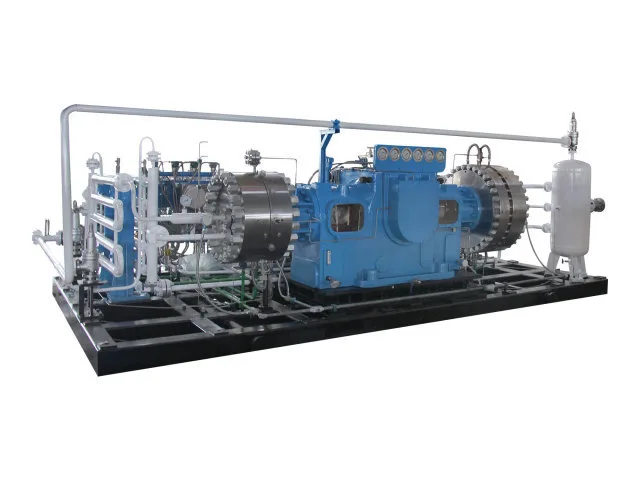

GD6 다이어프램 압축기는 왕복 기계식 드라이브와 유압 다이어프램 압축을 결합하여 오염 및 밀봉에 대한 더 큰 제어가 필요한 가스를 처리합니다. 작동 중에 가스는 다이어프램과 실린더 헤드로 구성된 폐쇄된 압축실 내부에 남아 있고, 구동 오일은 다이어프램 반대쪽에 머뭅니다. 순환수 냉각 및 380V의 표준 작동 전압을 갖춘 압축기는 흡입 압력 및 온도, 필요한 배기 압력, 체적 유량, 가스 구성 및 프로젝트별 사용 요구 사항에 따라 선택할 수 있습니다.
전기 모터는 변속기 시스템을 통해 크랭크샤프트를 구동합니다. 회전하는 크랭크샤프트는 커넥팅 로드를 통해 운동을 전달하고 왕복 선형 운동으로 오일 실린더 내부의 피스톤을 움직입니다.
피스톤이 움직이면 유압 오일이 오일 실린더 내부로 이동하여 다이어프램을 밀어냅니다. 그런 다음 다이어프램이 앞뒤로 움직여 가스가 유압 오일과 접촉하지 않도록 하면서 가스실의 부피를 변경합니다.
다이어프램이 실린더 헤드에서 멀어지면 가스실 내부의 부피가 증가합니다. 흡입 밸브는 압력 차이로 인해 열리고 압축된 매체가 챔버로 들어갑니다.
그러면 다이어프램이 실린더 헤드 쪽으로 이동하여 닫힌 가스실의 부피가 줄어듭니다. 사용 가능한 부피가 감소하면 가스의 압력이 증가합니다.
가스가 필요한 토출 압력에 도달하면 배기 밸브가 열리고 압축 가스가 챔버에서 방출됩니다. 그런 다음 프로세스가 지속적으로 반복됩니다.
작동 중에 소량의 유압 오일이 정상적인 내부 틈새를 통과하여 오일 탱크로 되돌아갈 수 있습니다. 보상 오일 펌프는 흡입 과정에서 필요한 오일량을 보충합니다. 과잉 오일은 압력 조절 시스템을 통해 제어되고 크랭크케이스로 반환되어 다이어프램 이동에 필요한 유압 조건을 유지하는 데 도움이 됩니다.
특수 가스의 경우 압축 중에 가스 순도를 유지하는 것이 필요한 압력을 달성하는 것만큼 중요할 수 있습니다. GD6는 다이어프램을 사용하여 가스실을 유압 구동 시스템에서 분리합니다.
압축 매체는 밀봉된 가스 챔버 내에 남아 있으며 정상 작동 중에 유압 오일이나 윤활된 기계 구동 구성 요소와 직접 접촉하지 않습니다. 이 설계는 오일 오염 위험을 줄이는 데 도움이 되며 고순도 가스, 희귀하거나 가치 있는 가스 및 엄격한 청결 요구 사항이 있는 기타 매체와 관련된 응용 분야를 지원합니다.
다이어프램과 실린더 헤드는 주 압축실을 형성하여 정상 작동 중에 가스 경로와 유압 시스템 사이의 분리를 유지합니다. 실제 봉쇄 성능은 장비 구성, 밀봉 설계 및 지정된 작동 조건에 따라 달라집니다.
GD6는 왕복 다이어프램 메커니즘을 사용하여 가스를 압축하는 동시에 프로세스 매체를 유압 시스템과 분리된 상태로 유지합니다. 특정 용도에 대한 적합성은 압력 성능에만 의존하기보다는 필요한 유입 및 배출 조건에 따라 달라집니다.
주요 선택 매개변수에는 입구 압력, 입구 온도, 필요한 토출 압력 및 체적 유량이 포함됩니다. 가스 조성과 화학적 특성도 재료 호환성, 밀봉 요구 사항 및 장비 구성에 영향을 미치므로 고려해야 합니다.
일반적인 적용 매체에는 재료 호환성 확인 및 승인된 작동 조건에 따라 고순도 가스, 불활성 가스, 가연성 또는 폭발성 가스, 독성 가스, 부식성 가스 및 기타 특수 가스가 포함될 수 있습니다.

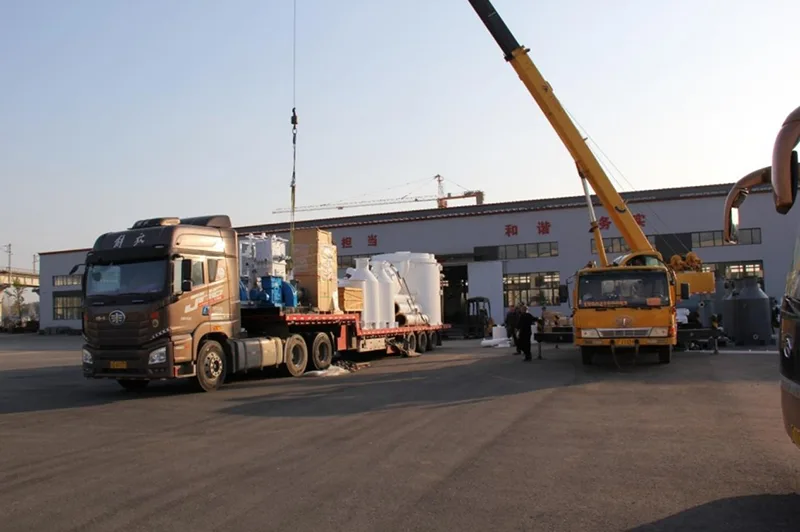

산업용 압축기는 취급 및 국제 운송 중에 적절한 보호가 필요합니다. GD6 다이어프램 압축기의 최종 포장 방법은 장비 크기, 무게, 운송 방법 및 목적지 요구 사항에 따라 배열됩니다.
배송 전에 압축기 및 관련 구성 요소는 합의된 포장 요구 사항에 따라 운송 준비 및 보호됩니다. 국제 배송을 위해 적합한 수출 포장을 준비할 수 있으며 주문 처리 중에 선적 표시 및 기타 프로젝트별 요구 사항을 확인할 수 있습니다.
목적지와 프로젝트 일정에 따라 해상 화물 및 기타 적용 가능한 운송 방법을 포함한 적절한 물류 준비를 통해 장비 운송을 조정할 수 있습니다.
산업용 다이어프램 압축기의 성능은 설계뿐만 아니라 제조 능력에 따라 달라집니다. Jinding Technology는 1995년부터 산업용 압축기 및 아세틸렌 생산 장비에 주력해 왔으며 광범위한 산업 응용 분야에 다이어프램 압축기, 피스톤 압축기 및 액체 구동 압축기를 제공하고 있습니다.
회사의 제조 기반에는 가공, 조립, 용접, 도장, 테스트, 연구 개발 및 고객 서비스가 통합되어 있습니다. 100개 이상의 가공 및 테스트 장비 세트가 생산 및 검사 프로세스를 지원하고, 전담 기술 인력이 장비 선택 및 프로젝트 구현 전반에 걸쳐 엔지니어링 지원을 제공합니다.
