D 멤브레인 압축기

Jinding은 고순도 및 특수 가스 응용 분야를 위한 다이어프램 압축기 솔루션을 제공하는 D 멤브레인 압축기 제조업체이자 공급업체입니다. GD 시리즈는 10~2710Nm 3 /h의 가스 유량과 최대 22MPa(G)의 배출 압력을 포괄하며, 특정 가스, 압력 및 용량 요구 사항에 따라 다양한 구성을 사용할 수 있습니다.

문의 보내기

제품 설명

가스 분리는 고순도 가스나 특수 가스를 압축할 때 중요한 고려 사항입니다. D 멤브레인 압축기에서는 다이어프램이 공정 가스를 압축기의 유압 및 윤활 측면에서 분리합니다. 가스 압축은 피스톤이 가스 챔버와 직접 접촉하는 것이 아닌 다이어프램의 움직임을 통해 이루어지므로 공정 가스와 윤활유 사이의 직접적인 접촉을 방지하는 데 도움이 됩니다.

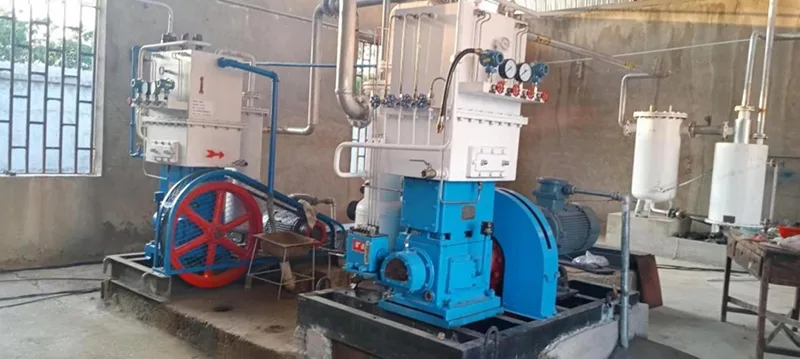

D Membrane Compressor

D Type의 핵심은 가스분리

멤브레인 압축기의 주요 구조적 특징은 압축 가스와 유압 구동 시스템을 분리하는 것입니다.

기존의 피스톤 압축기에서는 피스톤이 가스 실린더 내부에서 직접 작동합니다. 멤브레인 압축기는 다른 접근 방식을 취합니다. 다이어프램은 가스실과 유압측 사이에 장벽을 형성합니다. 다이어프램은 유압 드라이브 아래에서 움직이며 공정 가스와 윤활 시스템 사이의 직접적인 접촉 없이 압축 운동을 가스에 전달합니다.

이러한 배열은 압축되는 가스를 오일 또는 유압 시스템과 별도로 유지해야 하는 경우 특히 적합합니다.

다양한 압력 작업을 위한 2단계 압축

D 멤브레인 압축기는 2단계 압축 배열을 사용합니다. 하나의 압축 단계에서 완전한 압력 증가를 적용하는 대신 가스는 두 개의 압축 단계를 거칩니다. 이러한 배열을 통해 사용 가능한 모델은 입구 압력, 출구 압력 및 가스 흐름의 다양한 조합을 포괄할 수 있습니다.

주요 기술 매개변수

모델	입구 압력 MPa(G)	콘센트 압력 MPa(G)	명사 같은 체적 유량 (Nm3/h)	힘 (킬로원)	속도 (r/분)	차원 폭폭높이(mm)
GD-1000/15-220	1.5	22	1000	185	420	680039002300
GD-670/12-220	1.2	22	670	160	420	680039002300
GD-400/3-220	0.3	22	400	185	420	650042002500
GD-2710/9.6-16	0.4	13.5	2710	132	420	500037002500
GD-649/5.5-28	0.55	2.8	649	75	420	450030002000
GD-350/0.5-3	0.2	4.5	200	55	420	450030001800
GD-180/15	대기 압력	1.5	180	45	420	500034502500
GD-667/1.25-6	0.125	0.6	667	75	420	420034002500
GD-120/0.35-10	0.035	1.0	120	37	420	507032102500
GD-313/1-20	0.1	2.0	313	75	423	680032003700
GD-150/1.5-19	0.15	1.9	150	37	420	304027001540
GD-43/0.5-18.5	0.05	1.85	43	18.5	420	310025002200
GD-75/4	대기 압력	0.4	75	18.5	415	304027001470
GD-30/160	대기 압력	16	30	22	410	280014001400
GD-50/9-150	0.9	15	50	15	400	250013001300
GD-10/20	대기 압력	2.0	10	7.5	410	280018001600
GD-50/4-60	0.4	6.0	50	18.5	410	290018001600
GD-25/30-210	3.0	21	25	11	500	200012801500
GD-20/5-150	0.5	15	20	11	500	16009001400
