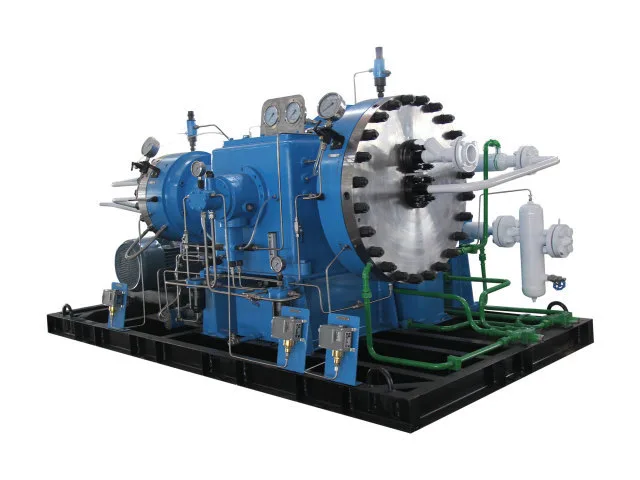

당사의 GD3 멤브레인 압축기는 가스 흐름 및 압력 요구 사항이 애플리케이션마다 크게 다를 수 있는 프로젝트를 위해 개발되었습니다. 사용 가능한 구성은 대기 및 가압 흡입 조건을 포괄하며, 일부 모델은 15MPa 이상 최대 35.3MPa의 토출 압력에서 작동합니다. 범위를 하나의 고정 압력 등급으로 제한하는 대신 GD3는 엔지니어에게 실제 프로세스 요구 사항에 맞게 유량, 입구 압력 및 출구 압력의 다양한 조합을 제공합니다. 프로젝트 문의 시 유량만 고려하기보다는 필요한 가스 용량과 압력 조건을 고려하여 적절한 모델을 결정할 수 있습니다.
|
모델 |
압축매체 |
체적 유량 |
흡입압력 |
배기압력 |
속도 |
전체 치수 |
무게 |
모터 |
|
|
전력(kW) |
전압(V) |
||||||||
|
GD3-60/11 |
고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스, 기타 특수 가스 |
60 |
1기압 |
1.1 |
400~430 |
3100×1800×1850 |
2.85 |
30 |
≒380 |
|
GD3-75/5 |
75 |
1기압 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1기압 |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0.1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80~100/0.1~0.4-5 |
80~100 |
0.01~0.04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0.5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0.5-3.5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1기압 |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1기압 |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1기압 |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1기압 |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1기압 |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1기압 |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1기압 |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1기압 |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0.2~5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1기압 |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20~350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2~150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0.5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13~200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0.4~30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40~90/1~4-100 |
40~90 |
0.1~0.4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4~45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8~130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50~150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13~200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12~160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70~140/1~4-45 |
70~140 |
0.1~0.4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80~200/1~4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10~160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5~25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
GD3 멤브레인 압축기는 공정에서 다양한 압력 수준에 걸쳐 제어된 압축이 필요한 산업용 가스 응용 분야에 고려될 수 있습니다.
잠재적인 적용 분야는 다음과 같습니다:
모델 범위가 넓기 때문에 압축기는 필요한 작동점이 사용 가능한 GD3 구성에 속하는 가스 부스팅, 전달 및 고압 압축 작업에 고려될 수 있습니다.
낮은 흡입 압력과 높은 흡입 압력을 모두 포괄하는 구성은 시스템마다 압력 조건이 다른 공정 가스 작업에 대해 평가할 수 있습니다.
제공된 GD3-60/11 구성에는 불활성, 가연성, 폭발성, 독성 및 기타 특수 가스와 함께 적용 가능한 매체 중에서 고순도 가스가 나열되어 있습니다.
가스에 특정 순도, 안전성 또는 재료 호환성 요구 사항이 있는 경우 모델 이름만으로 선택하기보다는 실제 가스 구성 및 작동 조건을 기준으로 최종 압축기 구성을 검토해야 합니다.
프로젝트별 다이어프램 압축기 구성에는 조화로운 엔지니어링, 제조 및 기술 지원이 필요합니다. Jinding은 장비 선택 중 애플리케이션 요구 사항을 평가하고 이를 제조 및 테스트 단계를 통해 수행하여 프로젝트 구현을 지원합니다.
중국 랴오닝성 단둥에 본사를 둔 Jinding은 주요 생산 기지에서 가공, 조립, 용접, 도장, 테스트, R&D 및 고객 서비스를 통합합니다. 시설에는 100대 이상의 가공 및 테스트 기계, 6,000m² 규모의 가공 및 조립 작업장, 3,000m² 규모의 용접 및 페인팅 작업장, 2,600m² 규모의 R&D 및 고객 서비스 센터가 포함됩니다.
기술 서비스에는 장비 선택, 기술 상담, 엔지니어링 설계, 제조 및 공급, 설치 및 시운전, 운영 및 유지 관리 교육, 원격 및 현장 기술 지원, 검사, 수리 및 예비 부품 공급이 포함됩니다.
GD3 다이어프램 압축기 프로젝트의 경우 이 통합 지원은 초기 기술 평가를 장비 배송 및 후속 서비스와 연결하는 데 도움이 됩니다. 애플리케이션 데이터는 구성 결정을 알리는 동시에 제조, 테스트 및 기술 지원이 설치 및 작동을 통해 장비를 지원합니다.
제공된 GD3 모델 목록에는 20~500Nm³/h의 가스 유량이 포함되어 있습니다. 정확한 사용 가능한 유량은 선택한 흡입 및 배기 압력 조합에 따라 다릅니다.
여러 구성이 15MPa 이상에 도달합니다. 예를 들면 GD3-20/160(15.7MPa), GD3-30/160(15.7MPa), GD3-55/2~150(14.7MPa), GD3-80/13~200(19.6MPa), GD3-100/9-220(21.6MPa) 등이 있습니다.
예. 나열된 여러 모델은 GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 및 기타 여러 구성을 포함하여 1atm 흡입 압력을 사용합니다.
흡입 압력은 주요 선택 매개변수 중 하나입니다. 범위에는 대기 흡입, 0.01–0.1 MPa와 같은 낮은 양압, 1.2–2.0 MPa와 같은 높은 흡입 압력 및 최대 5.0 MPa의 구성이 포함됩니다. 따라서 필요한 흡입 조건은 목표 배기 압력 및 유량과 함께 제공되어야 합니다.
제공된 GD3-60/11 사양에는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스가 나열되어 있습니다. 특정 가스의 경우 최종 침수 재료, 씰 및 구성을 가스 구성 및 작동 조건과 비교하여 확인해야 합니다.
제공된 GD3 모델은 15, 18.5, 22, 30, 37 및 45kW의 모터 출력을 보여줍니다. 실제 모터 선택은 압축기 구성 및 작동 지점에 따라 다릅니다.
제공된 모델 데이터의 최고 배기 압력은 35.3 MPa이며 GD3-70/35-360 및 GD3-120/50-360에 나타납니다.
필요한 가스 흐름과 압력 조건을 알고 있는 경우 Jinding은 GD3 범위를 적합한 압축기 구성으로 좁히는 데 도움을 줄 수 있습니다.
기술 검토, 모델 선택 및 견적을 위해 가스 매체, 유량, 흡입 압력, 배기 압력 및 작동 요구 사항을 Jinding에 보냅니다.
