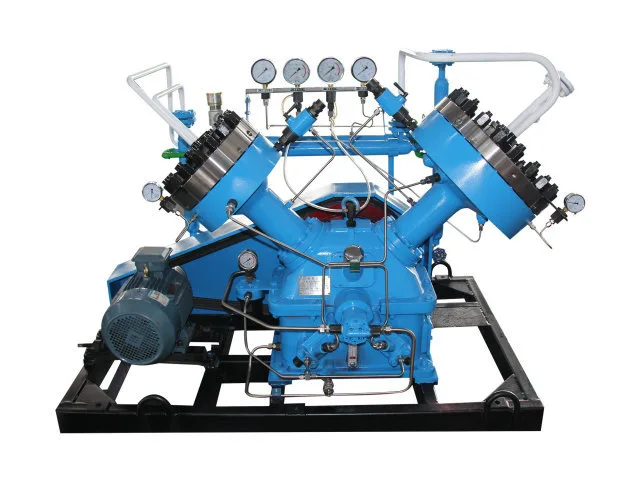

GV1 다이어프램 압축기

제어된 가스 흐름, 유연한 압력 매칭 및 컴팩트한 전력 구성으로 GV1 다이어프램 압축기 제품군이 정의됩니다. Jinding은 상대적으로 낮은 유속, 높은 토출 압력 및 깨끗한 다이어프램 압축이 정밀한 작동 요구 사항과 일치해야 하는 산업용 및 특수 가스 시스템용 GV1 모델을 공급합니다.

문의 보내기

제품 설명

GV1 다이어프램 압축기는 최대 용량이 아닌 작동 조건에 따라 장비를 선택하는 가스 압축 프로젝트에 적합합니다. 모델 범위는 소량 가스 처리부터 선택된 고용량 응용 분야까지의 유량 요구 사항을 포괄하는 동시에 다양한 흡입 및 배출 압력 조합을 제공합니다. 다이어프램은 유압 구동 섹션에서 프로세스 가스를 분리하므로 GV1 압축기는 흐름 제어 및 압력 일치가 중요한 응용 분야에서 고순도, 불활성, 가연성, 독성 및 기타 특수 가스를 처리할 수 있습니다.

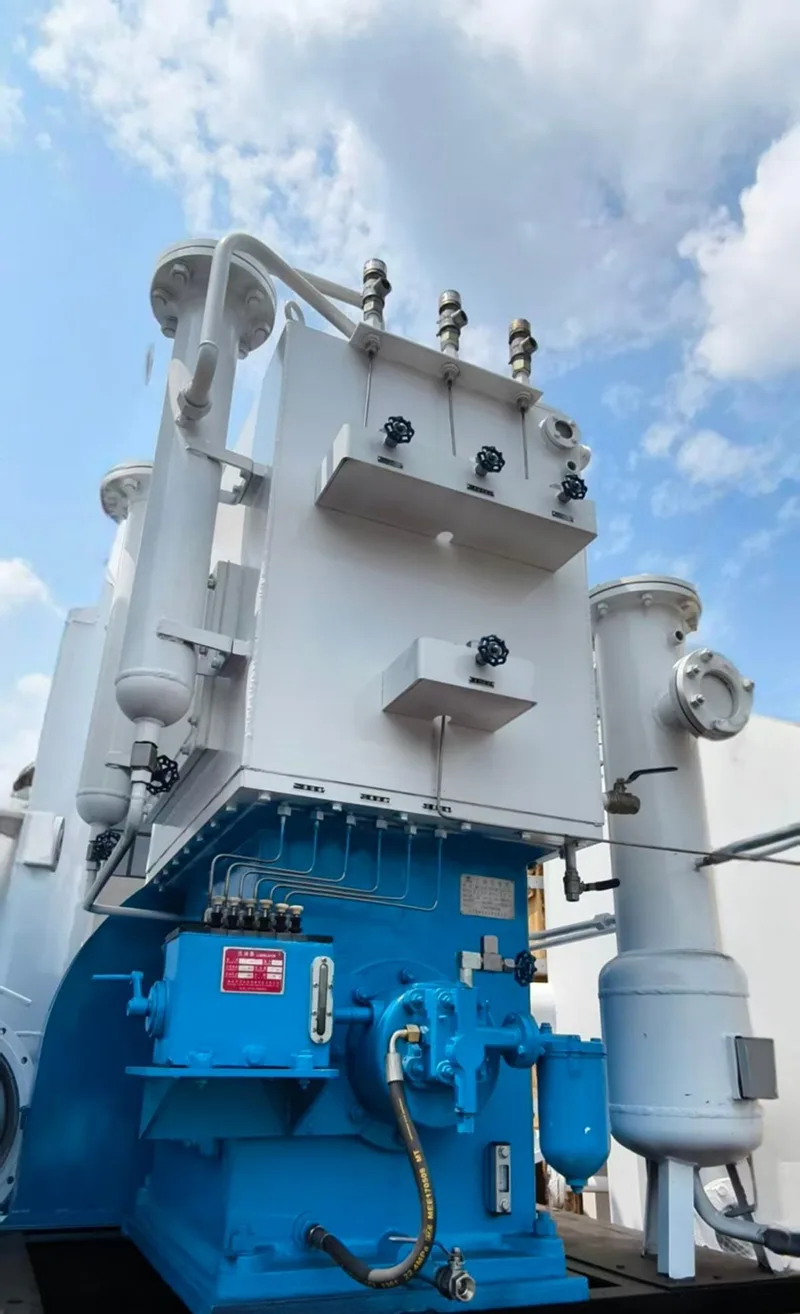

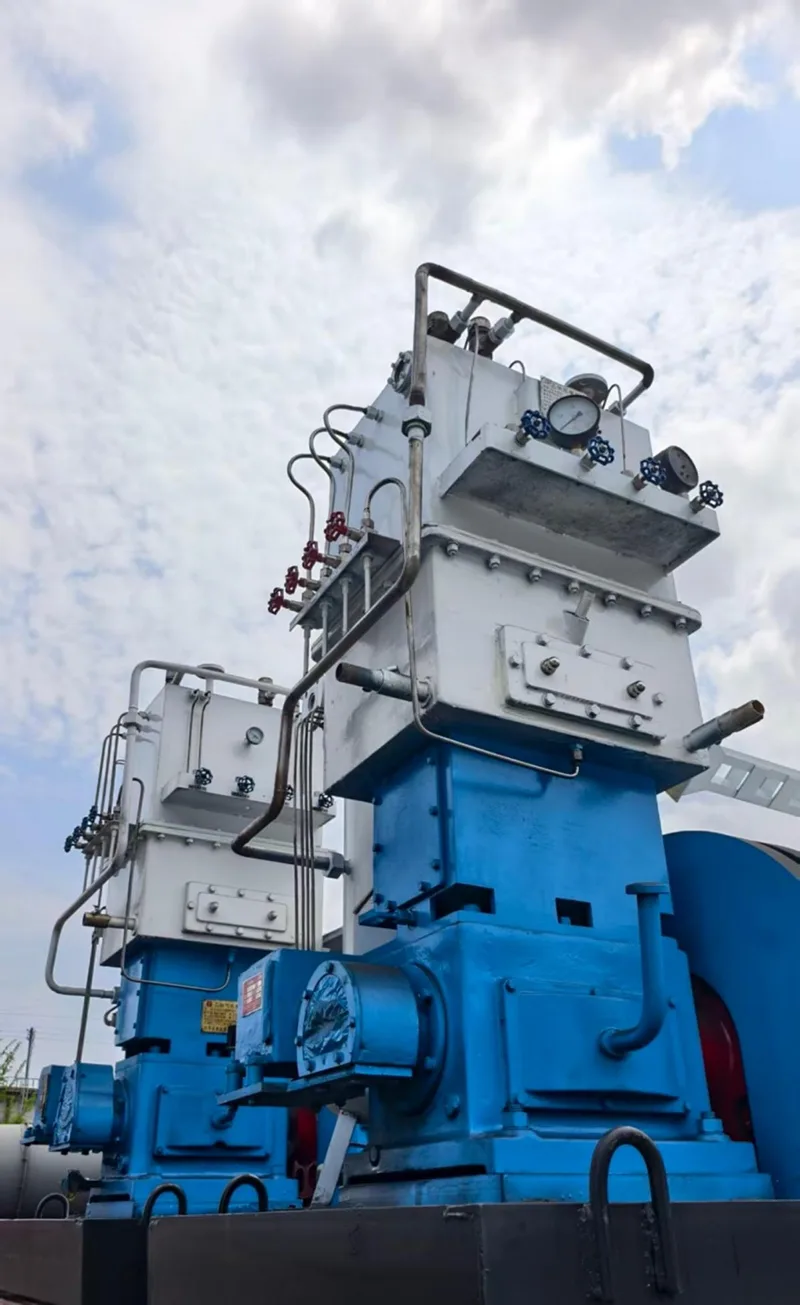

GV1 Diaphragm Compressor

작동 요구 사항에 맞게 유량 용량 맞추기

많은 응용 분야에서는 상대적으로 제한된 가스 흐름이 필요하지만 특정 배출 압력이 필요합니다. GV1 다이어프램 압축기 시리즈는 실용적인 선택 범위를 제공합니다.

GV1 모델은 5Nm³/h부터 시작하며 다양한 유량 및 압력 조합을 포괄합니다. 구성에 따라 이 시리즈는 상대적으로 낮은 수준에서 고압 가스 압축까지 배출 압력이 필요한 응용 분야를 지원할 수 있습니다.

이로 인해 GV1은 주요 구매 요구 사항이 단순히 압축기 용량이 아니라 다음 사이의 올바른 관계인 프로젝트에 특히 적합합니다.

가스유량 · 흡입압력 · 토출압력 · 가스매체 · 동력요구사항

다양한 입구 압력 조건에 적응

GV1 다이어프램 압축기 제품군에는 대기압 가스 흡입구와 가압 가스 공급원을 위한 구성이 포함되어 있습니다.

매우 낮은 압력과 더 높은 입구 압력 적용을 포함하여 다양한 흡입 조건에 대해 선택된 모델을 사용할 수 있습니다. 또한 배출 압력 범위는 가스 전달, 공정 압축, 보관 준비 및 기타 특수 시스템에 대한 유연성을 제공합니다.

구매자의 경우 이는 제한된 장비 범위에 프로세스를 맞추는 대신 실제 프로세스를 중심으로 압축기를 선택할 수 있음을 의미합니다.

제품 모델 및 주요 매개변수

모델	압축매체	체적 유량 (Nm3/h)	흡입압력 (MPa)	배기압력 (MPa)	속도 (r/분)	전체 치수 (mm)	무게 (티)	모터
모델	압축매체	체적 유량 (Nm3/h)	흡입압력 (MPa)	배기압력 (MPa)	속도 (r/분)	전체 치수 (mm)	무게 (티)	전력(kW)	전압(V)
GV1-8/-0.5~1	고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스, 기타 특수 가스	8	0.05	0.1	400~430	1600×1000×1500	1.0	3	≒380
GV1-10/13		10	1기압	1.3				3
GV1-10/13-I		10	1기압	1.3				3
GV1-12/0.1~5		12	0.01	0.5				3
GV1-12/10		12	1기압	1				3
GV1-24/2~20		24	0.2	2				5.5
GV1-24/1~10		24	0.1	1				3
GV1-45/2~12		45	0.2	1.2				5.5
GV1-55/4~12		55	0.4	1.2				5.5
GV1-70/6~20		70	0.6	2				5.5
GV1-5/2~50		5	0.2	5				3
GV1-5/200		5	1기압	19.6				3
GV1-5/200-I		5	1기압	19.6				3
GV1-5/15～250		5	1.5	24.5				5.5
GV1-8/2～100		8	0.2	9.8				3
GV1-8/1～160		8	0.1	15.7				3
GV1-8/8～200		8	0.8	19.6				5.5
GV1-8/2.5~225		8	0.25	220.5				5.5
GV1-9/3～160		9	0.3	15.7				5.5
GV1-10/40		10	1기압	4				5.5
GV1-10/1~160		10	0.1	15.7				3
GV1-10/7～160		10	0.7	15.7				5.5
GV1-10/4～160		10	0.4	15.7				5.5
GV1-20/1~25		20	0.1	2.5				5.5
GV1-10/13～100		10	1.3	9.8				5.5
GV1-10/13～200		10	1.3	19.6				3
GV1-12/13～160		12	1.3	15.7				3
GV1-13/6~80		13	0.6	8				5.5
GV1-17/4~55		17	0.4	5.5				5.5
GV1-20/3~40		20	0.3	4				5.5
GV1-20/5~45		20	0.5	4.5				5.5
GV1-20/30~160		20	3	15.7				5.5
GV1-30/10~70		30	1	7				5.5
GV1-60/10~40		60	1	4				5.5
GV1-75/19~60		75	1.9	6				7.5
GV1-180/50~55		180	5	5.5				5.5

저유량 가스 응용 분야용으로 설계됨

GV1 시리즈는 압축기 크기가 실제 가스 소비량에 비례하여 유지되어야 하는 프로젝트에 특히 적합합니다.

상대적으로 작은 가스 흐름 요구 사항을 위해 더 큰 용량의 기계를 설치하는 대신 구매자는 필요한 작동 지점에 따라 모델을 선택할 수 있습니다.

이는 특히 다음과 관련이 있을 수 있습니다.

구매자 유형	일반적인 요구 사항
특수 가스 회사	귀중한 가스의 소량 압축
연구기관	실험 시스템을 위한 제어된 가스 공급
실험실 장비 통합업체	컴팩트한 압축기 통합
화학 공정 장비 공급업체	특정 압력 및 유량 일치
산업용 가스 시스템 빌더	맞춤형 압축 지점
가스통 충전 프로젝트	보관 또는 충전 전 흐름 제어
파일럿 플랜트	프로세스 개발을 위한 유연한 용량
엔지니어링 계약자	프로젝트 사양에 따른 압축기 선택
