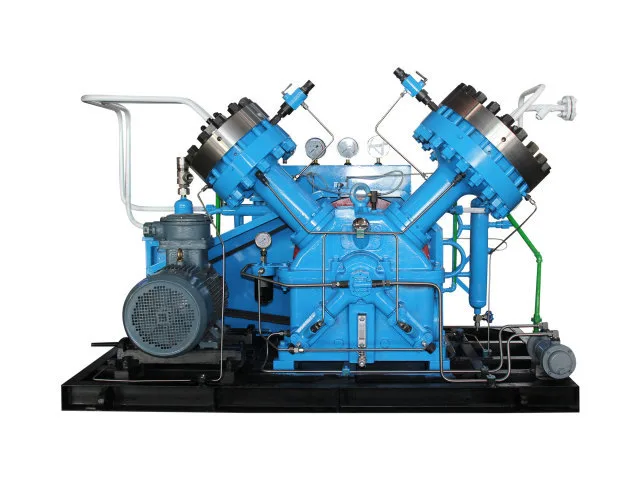

GV2 다이어프램 압축기는 레벨 2 압축 구성을 사용하여 컴팩트한 장비 레이아웃 내에서 더 넓은 압력 증가를 지원합니다. V자형 구조 배열은 작동 중 기계적 균형을 향상시켜 균형이 덜 잡힌 왕복 구성에 비해 압축기가 더 부드러운 움직임을 유지하고 진동을 줄이는 데 도움이 됩니다.
이 장비는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 공정 가스를 처리하는 데 적합합니다. 순환 수냉식은 압축 중 열 관리를 지원하는 동시에 380V 전기 구성은 일반적인 산업 전력 요구 사항을 충족합니다.
GV2 다이어프램 압축기는 유연한 다이어프램을 사용하여 가스 압축 챔버를 오일 구동 메커니즘에서 분리합니다.
작동 중에 모터는 크랭크샤프트와 연결 메커니즘을 구동하여 기계적 동작을 유압 시스템으로 전달합니다. 유압 오일 압력의 변화로 인해 다이어프램이 앞뒤로 움직여 연속적인 흡입 및 압축 주기가 생성됩니다. 입구 및 배출 밸브는 챔버를 통과하는 가스 흐름을 조절합니다.
다이어프램은 공정 가스와 윤활 구동 메커니즘 사이에 물리적 장벽을 형성하여 정상적인 작동 조건에서 압축 가스와 윤활유 사이의 직접적인 접촉을 방지합니다. 이러한 설계는 오일 오염 위험을 최소화하는 데 도움이 되며 압축기는 가스 순도와 봉쇄가 중요한 응용 분야에 적합합니다. 최종 적합성은 가스 특성, 재료 호환성 및 지정된 작동 조건에 따라 달라집니다.
GV2 다이어프램 압축기에는 독립적인 오일 공급 시스템이 통합되어 안정적인 유압 작동을 지원합니다.
오일 펌프 스테이션은 제어된 유압 오일을 압축기 시스템에 공급하여 다이어프램 이동에 필요한 압력 조건을 유지하는 데 도움을 줍니다. 윤활 시스템은 기계 부품과 오일 실린더에 안정적인 오일 압력과 지속적으로 냉각된 윤활유를 제공하도록 설계되었습니다.
과잉 오일은 시스템을 통해 조절 및 반환되어 압축 주기 전반에 걸쳐 제어된 작동을 지원합니다.
오일 시스템은 압축 가스 경로와 별도로 작동하여 공정 매체와 기계적 구동 구성 요소 간의 격리를 유지하는 데 도움이 됩니다.
다이어프램은 윤활 기계 시스템에서 가스 챔버를 분리하여 압축 가스와 윤활유 사이의 직접적인 접촉을 방지합니다.
밀폐형 가스 챔버 구조는 제어된 봉쇄가 필요한 가스와 관련된 공정 응용 분야에 적합합니다.
V자형 배열은 작동 균형을 개선하고 안정적인 압축기 이동을 지원합니다.
구조적 구성은 압축 기능과 장비 설치 공간 간의 실질적인 균형을 제공합니다.
독립적인 오일 펌프 스테이션은 다이어프램 구동 시스템의 안정적인 압력 조건을 지원합니다.
냉각 시스템은 가스 압축 중 열 관리를 지원하고 안정적인 작동 조건을 지원합니다.
GV2 다이어프램 압축기는 가스 순도와 제어된 압축이 중요한 산업용 가스 시스템에 사용할 수 있습니다. 다이어프램으로 분리된 압축 챔버는 공정 가스와 윤활유 사이의 직접적인 접촉을 방지하는 데 도움이 됩니다.
특수 가스 및 고순도 가스 응용 분야의 경우 오염 제어가 주요 구매 고려 사항인 경우가 많습니다. 격리된 가스 경로 덕분에 GV2 시리즈는 깨끗하고 제어된 가스 압축이 필요한 공정에 적합합니다.
화학 처리 작업에는 특별한 물리적 또는 화학적 특성을 지닌 가스가 포함될 수 있습니다. 매체 및 작동 조건에 따라 압축기 구성의 압력, 유량 및 재료 호환성 요구 사항을 평가할 수 있습니다.
가연성, 폭발성, 독성 또는 유해한 가스를 취급할 때 안정적인 밀봉이 특히 중요합니다. 밀폐형 다이어프램 압축 챔버는 제어된 가스 봉쇄가 필요한 응용 분야에 적합한 솔루션을 제공합니다.
GV2 시리즈는 에너지 관련 응용 분야 및 가스 회수 시스템에서 가스 압축 프로세스도 지원할 수 있습니다. 입구 압력, 출구 압력 및 필요한 유량에 따라 다양한 작동 조건을 일치시킬 수 있습니다.
실험실, 연구 시설 및 첨단 산업 프로젝트에는 희귀하고 가치 있는 가스 또는 특수 가스용 압축 장비가 필요할 수 있습니다. 다이어프램 압축기의 청정 압축 원리로 인해 GV2 시리즈는 가스 품질을 유지해야 하는 응용 분야에 적합한 옵션입니다.
GV2 시리즈는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스용으로 구성할 수 있습니다. 최종 구성은 특정 매체의 물리적, 화학적 특성에 따라 달라집니다.
압축 가스와 윤활 압축 메커니즘 사이에는 직접적인 접촉이 발생하지 않습니다. 다이어프램은 가스실을 오일 구동 시스템과 분리합니다.
V자형 배열은 왕복 작동 중 기계적 균형을 향상시키고 보다 부드럽고 안정적인 장비 성능을 지원합니다.
압축기는 단일 단계에서 전체 압력 증가를 완료하는 대신 두 개의 압축 단계를 통해 가스 압력을 증가시킵니다. 이는 적절한 작동 조건에 대해 보다 제어된 압축 프로세스를 제공합니다.
흡입 압력, 흡입 온도, 필요한 배기 압력, 체적 유량, 압축 매체 및 특수 작동 요구 사항을 제공하십시오. 특수가스의 경우 조성, 물리화학적 특성 데이터도 제공해야 합니다.
예. 압축기 선택은 실제 가스 매질, 압력 범위, 유량 요구 사항 및 공정 조건에 맞게 선택할 수 있습니다. 적용 분야에 따라 재료 선택 및 관련 시스템 구성도 평가할 수 있습니다.
