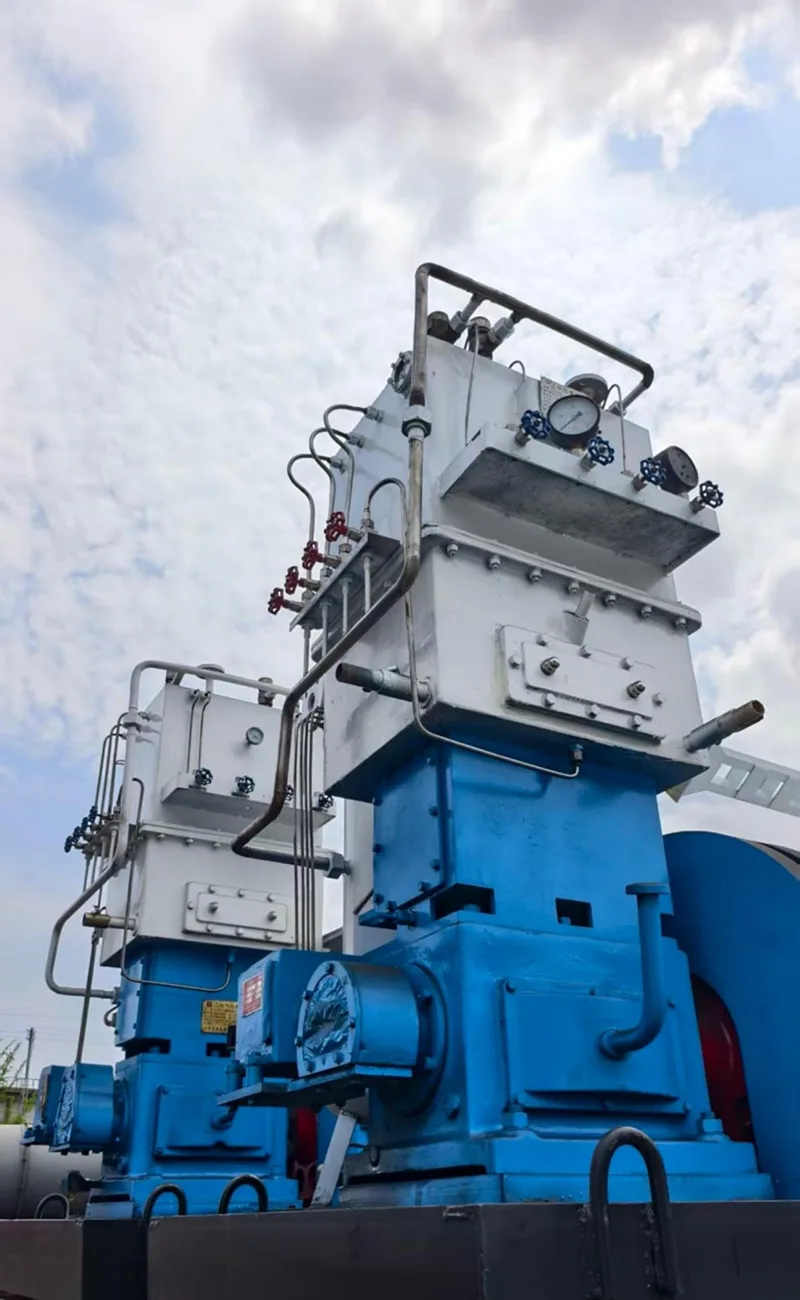

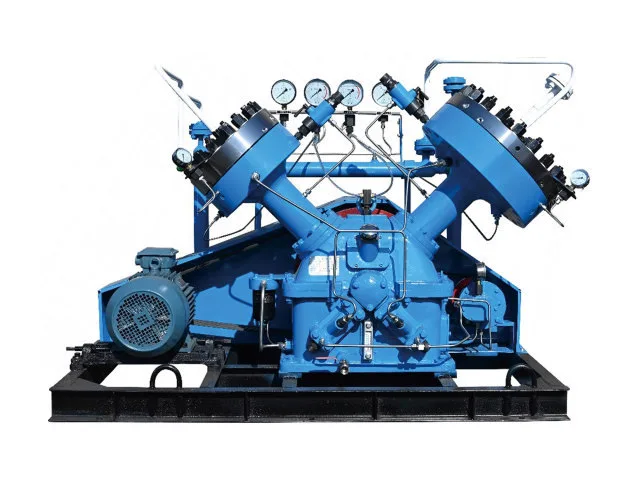

V 다이어프램 압축기는 다이어프램 가스 분리 기술과 결합된 V자형 구조 배열을 사용합니다. 작동 중에 다이어프램은 윤활된 유압 시스템에서 압축 가스를 분리하여 윤활유와 직접 접촉하지 않고 밀봉된 챔버 내부에서 가스 압축이 이루어질 수 있도록 합니다. 2단계 압축과 다양한 압력 및 유량 요구 사항을 포괄하는 모델 범위를 갖춘 V 시리즈는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 산업용 가스에 적용할 수 있습니다.
V 다이어프램 압축기의 특징은 V자형 구조 배열입니다.
이 구성은 2단계 가스 압축을 지원하는 동시에 압축기 시스템에 대해 인식 가능한 기계적 레이아웃을 제공합니다. 선택한 모델에 따라 V 시리즈는 상대적으로 작은 가스 흐름 요구 사항부터 훨씬 더 높은 체적 용량이 필요한 응용 분야까지 다양한 프로젝트를 지원할 수 있습니다.
다이어프램 압축기 옵션을 비교하는 구매자를 위해 V 시리즈는 구조적 소형화와 다양한 압력 및 흐름 구성 선택의 조합을 제공합니다.
|
모델 |
입구 압력 |
출구 압력 |
공칭 체적 유량 |
힘 |
속도 |
전체 치수 |
|
GV-40/13 |
기압 |
1.3 |
40 |
15 |
400 |
2300X1500X1600 |
|
GV-40/13-150 |
1.3 |
15 |
40 |
15 |
400 |
2300X1500X1600 |
|
GV-950/69-80 |
6.9 |
8.0 |
950 |
18.5 |
400 |
2300X2000X1600 |
|
GV-60/2-74 |
0.2 |
7.4 |
60 |
22 |
400 |
2300X2000X1600 |
|
GV-100/17-250 |
1.7 |
25 |
100 |
30 |
400 |
2300X2000X1600 |
|
GV-200/140-300 |
14 |
30 |
200 |
30 |
400 |
2300X2000X1600 |
|
GV-10/200 |
기압 |
20 |
10 |
7.5 |
400 |
2000X1400X1500 |
|
GV-10/1-160 |
0.1 |
16 |
10 |
11 |
400 |
2000X1400X1500 |
|
GV-20/4-350 |
0.4 |
35 |
20 |
11 |
400 |
2000X1400X1500 |
|
GV-20/4-160 |
0.4 |
16 |
20 |
11 |
400 |
2000X1400X1500 |
|
GV-20/4-250 |
0.4 |
25 |
20 |
11 |
400 |
2000X1400X1500 |
|
GV-5/200 |
기압 |
20 |
5.0 |
3.0 |
400 |
1600X1100X1200 |
|
GV-10/13 |
기압 |
1.3 |
10 |
3.0 |
400 |
1600X1100X1200 |
|
GV-5/4-350 |
0.4 |
35 |
5.0 |
3.0 |
400 |
1600X1100X1200 |
|
GV-8/2.5-160 |
0.25 |
16 |
8.0 |
5.5 |
400 |
1600X1100X1200 |
|
GV-5/4-160 |
0.4 |
16 |
5.0 |
5.5 |
400 |
1600X1100X1200 |
V 시리즈의 장점 중 하나는 사용 가능한 유량 용량의 범위입니다.
상대적으로 낮은 가스 소비량 또는 전문적인 가스 처리 요구 사항이 있는 응용 분야에는 더 작은 모델을 고려할 수 있으며, 더 큰 구성은 나열된 모델 범위를 기준으로 사용 가능한 용량을 최대 950Nm³/h까지 확장합니다.
이를 통해 산업 구매자는 대형 또는 소형 시스템을 선택하는 대신 실제 공정 수요에 따라 압축기를 선택할 때 더 많은 유연성을 얻을 수 있습니다.
V 다이어프램 압축기는 Jinding의 통합 압축기 제조 역량으로 지원됩니다.
1995년에 설립된 Jinding Technology는 산업용 압축기 및 아세틸렌 생산 장비를 전문으로 합니다. 생산 기반에는 가공, 조립, 용접, 테스트, 기술 개발 및 고객 서비스가 통합되어 있습니다.
100개 이상의 가공 및 테스트 장비 세트와 500개 이상의 다이어프램 압축기의 연간 생산 능력을 갖춘 Jinding은 장비 선택부터 제조, 테스트, 기술 서비스 및 장기 유지 관리에 이르기까지 고객을 지원합니다.
이 시리즈는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스용으로 구성할 수 있습니다. 최종 구성은 특정 매체 및 작동 요구 사항에 따라 달라집니다.
제공된 제품 범위에서 선택된 모델은 35 MPa(G) 토출 압력에 도달할 수 있습니다.
나열된 모델의 범위는 압축기 구성에 따라 5Nm³/h부터 950Nm³/h까지입니다.
V자형 배열은 컴팩트한 기계 레이아웃을 지원하고 다양한 산업 압축 요구 사항에 적합한 제품 플랫폼을 제공합니다.
예. 여러 모델은 16 MPa(G), 20 MPa(G), 25 MPa(G), 30 MPa(G) 및 최대 35 MPa(G)의 토출 압력 구성을 포함하여 고압 작동용으로 설계되었습니다.
가스 매체, 입구 압력, 입구 온도, 필요한 출구 압력, 필요한 유량 및 관련 작동 요구 사항을 제공하십시오. 특수 가스의 경우 구성 및 이용 가능한 물리적 또는 화학적 특성 정보도 제공되어야 합니다.
