L형 피스톤 압축기

Jinding은 수소, 질소, 석유 가스, 경질 탄화수소 가스, 에틸렌 및 프로필렌을 포함한 석유화학 및 산업용 가스 압축용 L형 피스톤 압축기를 제조합니다. 최대 2개의 압축 단계를 갖춘 소형 왕복동 압축기가 필요한 석유화학 및 산업용 가스 프로젝트의 경우 Jinding은 가스 구성, 입구 및 출구 압력, 필요한 흐름을 기반으로 모델 선택을 제공합니다.

문의 보내기

제품 설명

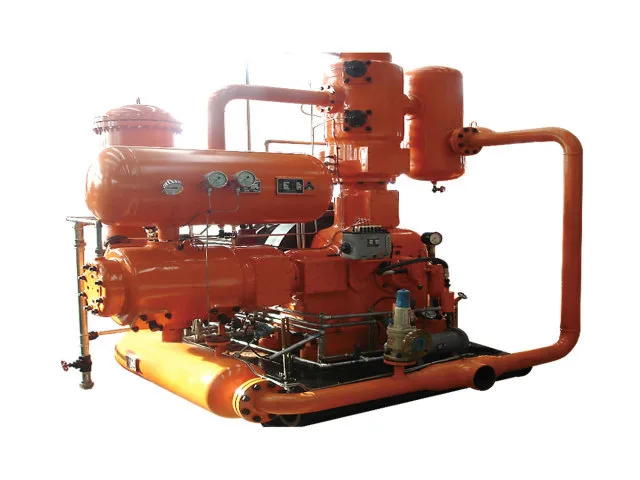

L Type Piston Compressor는 석유화학가스용으로 개발된 왕복동식 압축기입니다. 기계적 배열은 일체형 기계 본체, 연성 철 크랭크샤프트 및 변속기 부품용 포지티브 윤활 시스템을 사용합니다. 피스톤과 크로스헤드는 나사산 구조로 연결됩니다.

이 시리즈는 최대 2단계의 압축으로 구성될 수 있습니다. 선택한 모델과 압축되는 가스에 따라 실린더는 오일 프리 또는 오일 윤활 장치로 작동할 수 있습니다.

L Type Piston Compressor

압축기 내부에는 무엇이 있습니까?

일체형 본체 구조

본체는 압축기의 구조적 기반을 형성합니다. 크랭크샤프트, 커넥팅 로드 메커니즘 및 기타 이동 구성요소는 통합된 기계 구조 내에서 작동합니다.

연성이 있는 철 크랭크축

크랭크샤프트는 연성철로 제조되며 모터의 회전 운동을 왕복 압축 메커니즘으로 전달합니다.

변속기 윤활

윤활 시스템은 연속 왕복 작동과 관련된 기계 구성 요소를 제공하며 압축기의 일반 작동 시스템의 일부를 형성합니다.

피스톤과 크로스헤드 연결

피스톤과 크로스헤드 사이에는 나사산 연결이 사용됩니다. 이는 L형 압축기 구조에 사용되는 기계적 배열의 일부이며 왕복 부품의 조립을 지원합니다.

기본 설계 범위

L형 피스톤 압축기는 다음과 같은 일반 설계 범위 내에서 제작되었습니다.

· 스트로크: 180~240mm

· 속도: 420~590r/min

· 정격 피스톤 로드 장력: 42~68kN

· 정격 피스톤 로드 하중: 42–68 kN

· 구동력: 75~280kW

· 최대 압축 단계: 2

· 주요 응용 분야: 석유화학 산업

주요 기술 매개변수

모델	입구 압력 MPa(G)	출구 압력 MPa(G)	공칭 체적 유량 Nm3/분	실린더 윤활 방식	힘 kW	속도 r/분
L5.5W-135/2.5-6	0.25	0.6	135	오일 프리	280	490
L5.5W-20/18	기압	1.8	20	오일 프리	200	490
L5.5W-30/0.04-8	0.004	0.8	30	오일 프리	200	490
L5.5W-21/1-40	0.1	4.0	21	오일 프리	200	490
4L-65/-0.4-0.7	-0.04	0.07	65	기름이 있다	132	420
4LW-50/2.5-9	0.25	0.9	50	오일 프리	75	420
4LW-12/0.25-8	0.025	0.8	12	오일 프리	75	420
4LW-13/1.5-9	0.15	0.9	13	오일 프리	75	420
4LW-12/22	기압	2.2	12	오일 프리	132	420
4LW-10.5/0.5-13	0.05	1.3	10.5	오일 프리	110	420

L형 피스톤 압축기는 어디에 사용됩니까?

수소 시스템

수소 압축 요구 사항은 유량, 시스템 압력 및 다운스트림 공정 조건에 따라 달라질 수 있습니다. 압축기 선택은 실제 수소 작동 매개변수를 기반으로 해야 합니다.

석유화학 가스 처리

석유 가스, 경질 탄화수소, 농후 가스 및 기타 공정 가스는 생산, 운송 또는 공정 처리 중에 압축이 필요할 수 있습니다.

질소 압축

질소는 산업 공정 공급 및 가스 전달 응용 분야를 위해 압축될 수 있습니다.

에틸렌 및 프로필렌 시스템

L형 압축기는 실제 가스 구성 및 작동 요구 사항을 확인하는 경우 에틸렌 또는 프로필렌과 관련된 공정 응용 분야에 고려할 수 있습니다.

산업용 가스 시설

사용 가능한 용량 및 압력 범위는 왕복 압축기 구성이 필요한 산업용 가스 프로젝트도 지원할 수 있습니다.

Jinding의 제조 및 기술 지원

Jinding은 1995년부터 산업용 압축기와 아세틸렌 생산 장비를 제조해 왔습니다.

압축기 제품군에는 다이어프램 압축기, 피스톤 압축기 및 액체 구동 압축기가 포함됩니다. 회사의 생산 시설에는 가공, 조립, 용접, 도장, 테스트 및 기술 개발이 포함됩니다.

L형 피스톤 압축기 프로젝트의 경우 Jinding은 장비 선택, 기술 커뮤니케이션, 제조 및 후속 서비스에 대한 지원을 제공할 수 있습니다.

L Type Piston Compressor

자주 묻는 질문

L형 피스톤 압축기로 압축할 수 있는 가스는 무엇입니까?

이 시리즈는 수소, 질소, 석유 가스, 경질 탄화수소 가스, 에틸렌, 프로필렌, 농축 가스 및 분석 가스를 포함한 가스용으로 제작되었습니다. 최종 선택은 실제 가스 구성 및 공정 요구 사항에 따라 확인되어야 합니다.

나열된 모델에 표시된 최대 용량은 얼마입니까?

제공된 모델 목록에서 가장 큰 공칭 체적 유량은 135 Nm³/min입니다.

모든 모델이 오일 프리인가요?

아니요. 나열된 모델의 대부분은 오일 프리 실린더 윤활을 사용하는 반면, 4L-65/-0.4-0.7 모델은 오일 윤활을 사용합니다.

압축기가 대기압 가스를 수용할 수 있습니까?

예. 나열된 여러 모델은 입구 조건으로 대기압을 사용합니다.

저압흡입과 진공흡입이 가능한가요?

예. 제공되는 범위에는 저압 흡입 조건과 입구 압력이 -0.04MPa(G)인 한 가지 모델이 포함됩니다.

나열된 데이터의 최대 토출 압력은 얼마입니까?

나열된 가장 높은 출구 압력은 4.0MPa(G)입니다.

압축기는 몇 개의 압축 단계를 가질 수 있습니까?

기본 설계 사양에서는 최대 2개의 압축 단계를 허용합니다.

견적에는 어떤 정보가 필요합니까?

가스 매질, 입구 압력, 입구 온도, 출구 압력, 필요한 가스 흐름 및 특수 작동 요구 사항을 알려주십시오.
