P형 피스톤 압축기

오일 프리 실린더 배열과 중간 용량의 가스 압축이 필요한 석유화학 가스 시스템의 경우 Jinding P 유형 피스톤 압축기는 실용적인 2단계 압축 플랫폼을 제공합니다. 이 시리즈는 다양한 압력 및 흐름 조합을 다루며 수소, 질소, 석유 가스, 경질 탄화수소, 에틸렌, 프로필렌, 농축 가스 및 분석 가스와 같은 공정 가스에 대해 구성할 수 있습니다.

문의 보내기

제품 설명

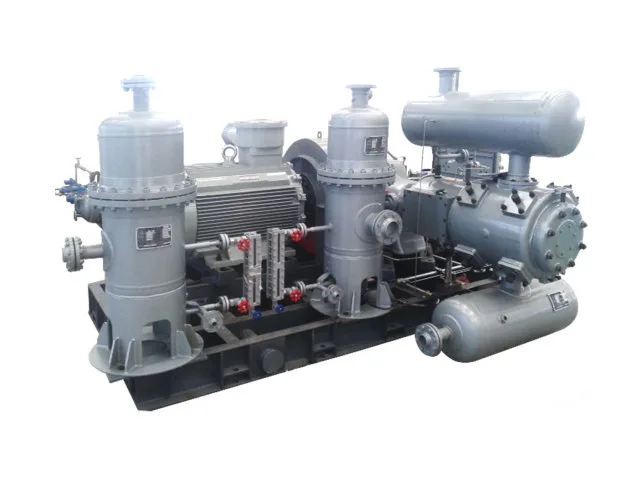

P Type Piston Compressor는 석유화학 및 산업 공정 가스 압축용으로 개발된 왕복동식 압축기입니다. 기계적 배열에는 일체형 압축기 본체, 연성 철 크랭크샤프트, 변속기 섹션을 위한 전방 윤활 기술, 피스톤과 크로스헤드 사이의 나사식 연결이 포함됩니다.

이 시리즈는 주로 420r/min에서 작동하며 최대 2개의 압축 단계를 지원합니다. 사용 가능한 모델은 흡입 압력, 토출 압력 및 가스 용량의 다양한 조합을 포괄하므로 모든 가스 압축 응용 분야를 동일하게 처리하지 않고 압축기를 개별 프로세스 작업에 맞출 수 있습니다.

P Type Piston Compressor

P 시리즈 작동 범위 및 기술 사양

P형 피스톤 압축기는 30~90kW의 정격 구동력과 최대 2개의 압축 단계를 갖춘 구성으로 제공됩니다. 나열된 모델은 0.05~5.0MPa(G) 범위의 입구 압력과 0.65~5.5MPa(G) 범위의 출구 압력에서 3~91.8Nm³/min의 공칭 유량을 처리합니다.

아래 나열된 모든 모델은 오일 프리 실린더 윤활 및 420r/min의 정격 속도를 특징으로 합니다. 모델 선택은 필요한 유량, 유입 및 배출 압력, 가스 특성 및 작동 조건을 기반으로 해야 합니다.

모델	입구 압력 MPa(G)	출구 압력 MPa(G)	공칭 체적 유량 Nm3/분	실린더 윤활 방식	힘 kW	속도 r/분
PW-3/0.5-6.5	0.05	0.65	3.0	오일 프리	45	420
PW-57/27-30	2.7	3.0	57	오일 프리	37	420
PW-10/10-25	1.0	2.5	10	오일 프리	45	420
PW-10/2-8	0.2	0.8	10	오일 프리	45	420
PW-4/0.5-7	0.05	0.7	4.0	오일 프리	45	420
PW-6/6-16	0.6	1.6	6.0	오일 프리	45	420
PW-32/8-16	0.8	1.6	32	오일 프리	90	420
P3.5W-7/9-26	0.9	2.6	7.0	오일 프리	37	420
PW-27.5/6.5-8	0.65	0.8	27.5	오일 프리	30	420
PW-91.8/50-55	5.0	5.5	91.8	오일 프리	55	420

오일프리 실린더 구성이 중요한 이유

이 P형 피스톤 압축기는 실린더 압축 요구 사항과 주 변속기 시스템의 윤활 요구 사항을 분리합니다. 변속기 섹션은 필요한 기계적 윤활 장치를 사용하지만 실린더 자체는 오일 프리 가스 압축을 위해 구성됩니다.

구매자의 주요 고려 사항은 단순히 압축기에 오일이 없는지 여부가 아닙니다. 더 중요한 질문은 실린더 구성이 가스 시스템의 요구 사항과 일치하는지 여부입니다.

프로세스에서 압축 가스 스트림으로의 오일 유입 가능성을 제어해야 하는 경우, 특히 가스 청정도 또는 다운스트림 처리 요구 사항을 고려해야 하는 경우 오일 프리 실린더 구성을 고려할 수 있습니다.

석유화학 응용 분야용 공정 가스

P형 피스톤 압축기는 다양한 산업 및 석유화학 가스에 맞게 선택할 수 있습니다. 압축기 구성은 항상 실제 공정 매체의 특성에 따라 평가되어야 합니다.

공정가스	선택 고려 사항
수소	가스성질, 압력비, 소요유량, 공정조건
질소	산업용 가스 시스템 내에서 필요한 압력 및 용량
석유가스	가스 조성 및 작동 압력 조건
경질탄화수소가스	매체 특성 및 프로세스 요구 사항
에틸렌	흐름 수요, 압력 조건 및 다운스트림 프로세스 요구 사항
프로필렌	가스 시스템 압력 및 작동 조건
풍부한 가스	가스 조성 및 필요한 압축 조건
분석용 가스	매체 특성 및 특정 프로세스 요구 사항

압축기 선택에 필요한 정보

적합한 P 유형 피스톤 압축기를 추천하려면 일반적으로 Jinding에 다음 정보가 필요합니다.

1. 압축 가스 또는 가스 매체

2. 가스 조성(해당되는 경우)

3. 흡입 압력

4. 흡입 온도

5. 필요한 토출 압력

6. 필요한 가스 유량

7. 연속 또는 간헐적인 작동 요구 사항

8. 다운스트림 프로세스 요구사항

9. 설치 환경

10. 관련 안전 또는 프로젝트 요구사항

특수 가스 및 혼합 공정 가스의 경우 매체의 물리적, 화학적 특성에 대한 정보는 보다 적합한 압축기 구성을 결정하는 데 도움이 될 수 있습니다.

선적 및 배송 지원

압축기 배송에는 장비 배송을 준비하는 것 이상의 작업이 포함됩니다. 장비 크기, 포장 요구 사항, 운송 조건, 리프팅 배열 및 배송 일정이 모두 최종 배송 계획에 영향을 미칠 수 있습니다.

압축기 요구 사항에 대해 논의하고 기술 선택 지원을 요청하려면 Jinding에 문의하십시오.

P Type Piston Compressor

FAQ

1. P형 피스톤 압축기는 무엇에 사용됩니까?

이는 공정 가스 부스팅, 가스 전달 및 다운스트림 장비에 압축 가스 공급을 포함한 산업용 가스 압축 응용 분야용으로 설계되었습니다.

2. 어떤 유량을 사용할 수 있나요?

나열된 모델은 선택한 구성에 따라 3~91.8Nm³/min의 공칭 유량을 처리합니다.

3. 어떤 입구 및 출구 압력을 사용할 수 있습니까?

나열된 모델은 0.05~5.0MPa(G)의 입구 압력과 0.65~5.5MPa(G)의 출구 압력을 포괄합니다.

4. 오일 프리 실린더 윤활을 사용합니까?

예. 제공된 데이터의 모든 구성은 오일 프리 실린더 윤활을 지정합니다. 이는 전체 기계의 모든 구성 요소가 윤활유 없이 작동한다는 의미는 아닙니다.

5. 몇 개의 압축 단계를 사용할 수 있습니까?

제공된 사양은 최대 2개의 압축 단계가 포함된 구성을 나타냅니다. 정확한 배열은 선택한 모델에 따라 다릅니다.

6. 올바른 모델을 어떻게 선택합니까?

선택은 가스 구성, 필요한 유량, 입구 압력, 목표 배출 압력, 작동 온도 및 듀티 사이클에 따라 달라집니다.

7. 기술 견적에는 어떤 정보가 필요합니까?

가스 매체, 필요한 용량, 입구 및 출구 압력, 작동 조건, 특정 재료 또는 안전 요구 사항을 제공합니다.

8. 어떤 유지 관리가 필요합니까?

정기 유지보수는 제조업체의 지침을 따라야 하며 밸브, 피스톤 링, 씰, 윤활 시스템(해당하는 경우), 냉각 장치 및 연결부에 대한 검사가 포함될 수 있습니다. 서비스 간격은 작동 조건 및 장비 구성에 따라 다릅니다.
