M형 피스톤 압축기에는 하나의 고정된 압력 또는 흐름 조건으로 제한되지 않고 대기 흡입, 저압 가스 흡입 및 가압 공정 가스에 대한 구성이 포함되어 있습니다. 필요한 토출 압력, 가스 특성, 유량 수요 및 공정 조건에 따라 다양한 실린더 배열을 선택할 수도 있습니다. 최대 압축 수준은 4단계입니다.
상당한 양의 가스를 처리하는 석유화학 플랜트 및 산업용 가스 시스템의 경우 압축기 선택은 일반적으로 압력만 고려하기보다는 전체 작동 임무에 따라 결정됩니다. 따라서 M 유형 범위는 각 프로젝트의 실제 프로세스 요구 사항을 중심으로 구성됩니다.
|
모델 |
입구 압력 |
출구 압력 |
공칭 체적 유량 |
실린더 윤활 방식 |
힘 |
속도 |
|
4M40-420/0.06-3 |
0.006 |
0.3 |
420 |
기름이 있다 |
1800 |
330 |
|
4M32-117/0.2-40 |
0.02 |
4.0 |
117 |
기름이 있다 |
1400 |
330 |
|
4M32W-270/16 |
기압 |
1.6 |
270 |
오일 프리 |
2400 |
330 |
|
4M32W-100/80 |
기압 |
8.0 |
100 |
오일 프리 |
1600 |
330 |
|
4M32W-343/6-57 |
0.6 |
5.7 |
343 |
오일 프리 |
2300 |
330 |
|
4M32W-185/0.2-25 |
0.02 |
2.5 |
185 |
오일 프리 |
1900 |
330 |
|
4M32W-1667/4.2-5.7 |
0.42 |
0.57 |
1667 |
오일 프리 |
1600 |
330 |
|
4M25-156/26 |
기압 |
2.6 |
156 |
기름이 있다 |
1600 |
370 |
|
4M25W-115/0.86-20 |
0.086 |
2.0 |
115 |
오일 프리 |
1000 |
370 |
|
4M25-180/16 |
기압 |
1.6 |
180 |
기름이 있다 |
1600 |
370 |
|
4M16-80/25 |
기압 |
2.5 |
80 |
기름이 있다 |
900 |
370 |
|
4M16-79/0.1-33 |
0.01 |
3.3 |
79 |
기름이 있다 |
900 |
370 |
|
4M16W-84/0.4-8.8 |
0.04 |
0.88 |
84 |
오일 프리 |
560 |
370 |
|
4M10W-40/38 |
기압 |
3.8 |
40 |
오일 프리 |
500 |
420 |
|
4M10W-57/0.1-16 |
0.01 |
1.6 |
57 |
오일 프리 |
500 |
420 |

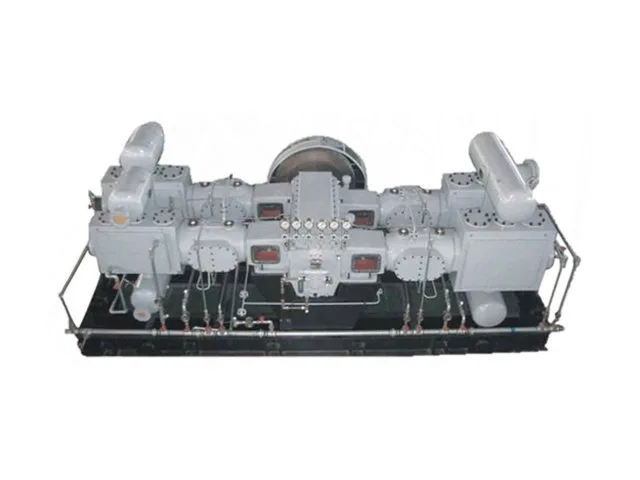

대칭적인 균형 배열은 M형 피스톤 압축기의 특징 중 하나입니다.
왕복 압축 중에 피스톤과 연결 구성 요소는 지속적으로 관성력을 생성합니다. 압축기 용량과 구동력이 증가함에 따라 기계의 전반적인 작동에 있어 이러한 힘을 제어하는 것이 점점 더 중요해지고 있습니다. 대칭 배열은 왕복 구성 요소의 움직임 균형을 유지하는 데 도움이 되며 대규모 산업 압축 부하에서 보다 원활한 작동을 지원합니다.
일체형 압축기 본체와 결합된 이 구조적 배열은 고전력 애플리케이션을 위한 안정적인 기계적 기반을 제공합니다.
단조 강철 크랭크샤프트는 연속 작동 중에 생성되는 변속기 부하를 견디는 데 사용되며, 피스톤과 크로스헤드 사이의 반유압 연결은 대형 압축기 구성에 사용되는 변속기 시스템을 지원합니다.
M 유형은 일체형 본체 구조를 사용하여 압축기 어셈블리에 강성을 제공하고 주요 기계 구성 요소의 정렬을 지원합니다.
변속기 시스템에는 단조강 크랭크샤프트가 사용됩니다. 이 구조는 고출력 가스 압축과 관련된 부하 조건에 적합합니다.
구성에 따라 M 유형 압축기는 약 300~490r/min의 속도 범위 내에서 작동합니다. 선택한 속도는 압축기 모델 및 프로세스 듀티와 일치합니다.
변속기 섹션은 역윤활 기술을 채택하여 작동 중 움직이는 기계 부품의 윤활 요구 사항을 지원합니다.
피스톤과 크로스헤드 사이에 사용되는 반유압식 연결 기술은 압축기의 견고한 기계적 배열의 일부를 구성합니다.
이러한 구조적 특징은 압축기가 대량의 가스와 지속적인 산업 작업 부하를 처리해야 하는 응용 분야에서 안정적인 작동을 지원합니다.
M 유형 피스톤 압축기 시리즈에는 윤활 및 무오일 실린더 구성이 모두 포함됩니다. 적절한 선택은 압축 가스, 공정 요구 사항, 다운스트림 장비 및 가스 청정도 요구 사항에 따라 달라집니다.
|
선택 요소 |
윤활 실린더 구성 |
오일프리 실린더 구성 |
|
실린더 윤활 |
압축기 구성에 따라 실린더에 윤활유가 사용됩니다. |
실린더는 오일 프리 압축 요구 사항에 맞게 구성되었습니다. |
|
일반적인 고려 사항 |
공정 조건이 실린더 윤활을 허용할 때 선택됩니다. |
공정 가스의 직접적인 오일 오염을 최소화해야 하는 경우 선택됩니다. |
|
가스 청정도 요구 사항 |
다운스트림 프로세스 요구 사항에 따라 다름 |
오일 프리 실린더 구성이 필요한 공정에 적합 |
|
압축기 선택 |
가스 특성 및 프로젝트 조건에 따라 결정됨 |
가스 순도 및 공정 요구 사항에 따라 결정됩니다. |
|
M 유형 시리즈로 제공 |
예, 모델 구성에 따라 다름 |
예, 모델 구성에 따라 다름 |
|
구매 고려 사항 |
가스 호환성, 공정 조건 및 유지 관리 요구 사항 |
가스 청정도 요구사항 및 다운스트림 공정 조건 |
M 유형 시리즈는 다양한 공정 매체와 관련된 석유화학 및 산업용 가스 압축 업무용으로 설계되었습니다. 적용 가능한 가스는 다음과 같습니다.
수소:필요한 유량과 작동 압력에 따라 구성이 결정되는 수소 처리, 정제 및 기타 산업용 가스 시스템에 사용됩니다.
질소:특정 압력 및 용량 요구 사항을 충족해야 하는 산업용 가스 공급, 질소 전달 및 석유화학 공정 시스템에 적용됩니다.
석유 가스:석유가스 압축 및 이송에 사용되며 가스 구성 및 작동 조건에 따라 장비를 선택합니다.
경질 탄화수소 가스:물리적 특성과 공정 요구 사항에 따라 경질 탄화수소를 압축하는 데 적합한 구성을 고려할 수 있습니다.
에틸렌:압축 요구 사항은 필요한 처리량, 압력 비율, 가스 특성 및 공정 조건에 따라 달라집니다.
프로필렌:압축기가 지정된 유량 및 압력 요구 사항을 충족해야 하는 프로필렌 처리 및 관련 석유화학 시스템에 사용됩니다.
풍부한 가스:가스 구성 및 시스템 작동 조건에 따라 풍부한 가스 압축 및 공정 가스 처리에 적용됩니다.
분석 및 기타 특수 가스:이러한 응용 분야에서는 장비를 선택하기 전에 가스 조성, 물리적 및 화학적 특성, 재료 호환성 및 특정 순도 또는 안전 요구 사항을 평가해야 합니다.

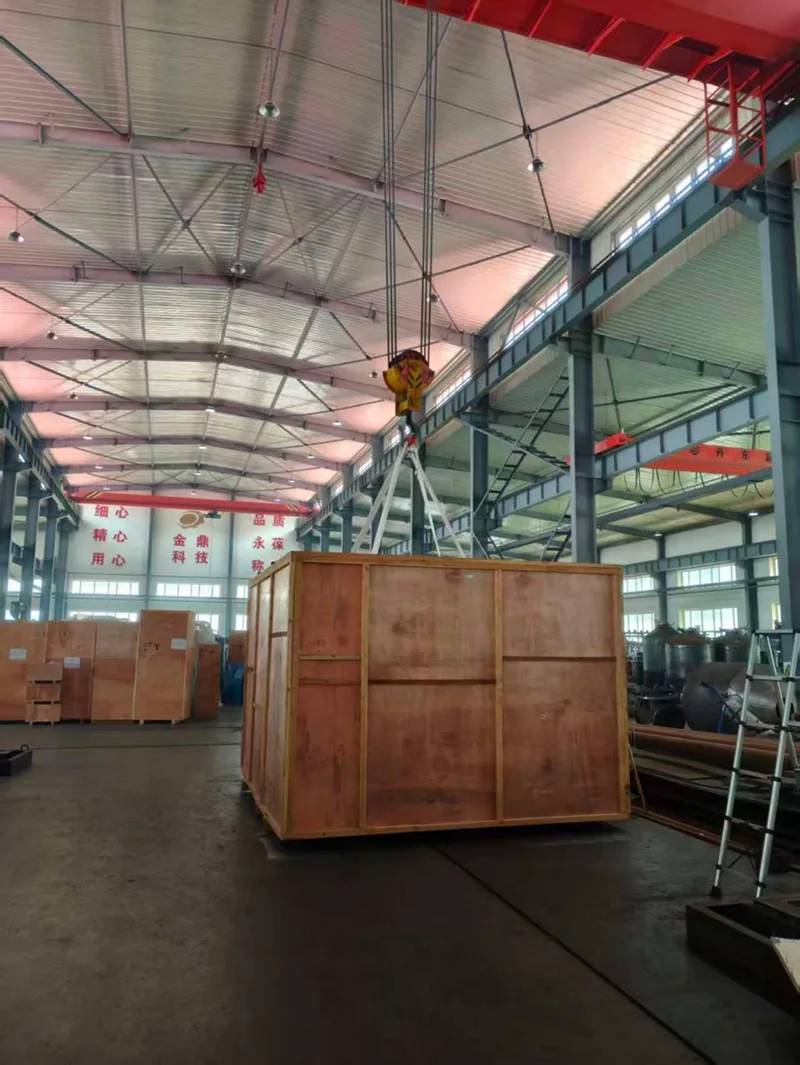

대형 산업용 압축기는 일반 제품 배송보다 더 많은 비용이 소요됩니다. 장비 크기, 무게, 운송 조건, 리프팅 방식, 현장 접근 등을 모두 배송 전에 고려해야 합니다.
대형 피스톤 압축기 또는 전체 가스 압축 시스템을 구매하는 고객의 경우 장비 구성 및 프로젝트 요구 사항에 맞춰 배송 계획을 조정할 수 있습니다.
M 유형 피스톤 압축기는 적절한 유량과 압력 성능이 필요한 산업용 가스 압축 응용 분야용으로 설계되었습니다. 구성에 따라 화학 처리, 석유화학 작업, 가스 처리 및 기타 산업용 가스 시스템에 사용할 수 있습니다.
적용 가능한 가스 매체는 압축기 설계, 구성 요소 재료, 밀봉 배열 및 작동 조건에 따라 다릅니다. 고객은 재료 호환성 및 장비 적합성을 확인하기 위해 가스 구성 및 관련 특성을 제공해야 합니다.
모델 선택은 필요한 가스 유량, 입구 압력, 목표 배출 압력, 가스 구성 및 작동 조건을 고려해야 합니다. 이러한 매개변수를 제공하면 엔지니어링 팀이 적합한 구성을 평가할 수 있습니다.
필요한 단계 수는 압력 비율, 가스 특성, 토출 온도 제한 및 작동 요구 사항에 따라 다릅니다. 공정에 상당한 압력 증가가 필요한 경우 다단계 압축을 고려할 수 있습니다.
윤활 요구 사항은 특정 구성에 따라 다릅니다. 고객은 특히 공정 가스 오염을 제어해야 하는 경우 실린더 및 기타 관련 구성 요소가 오일 프리 또는 윤활 설계를 사용하는지 확인해야 합니다.
냉각 배열은 선택한 모델, 압축 단계, 가스 특성 및 작동 조건에 따라 달라집니다. 기술 평가 중에 적절한 냉각 구성을 확인해야 합니다.
장비 구성은 가스 구성, 유량, 유입 및 배출 압력, 드라이브 배열, 재료 및 보조 시스템을 포함한 프로젝트 요구 사항에 따라 평가할 수 있습니다. 최종 사용자 정의 옵션은 기술적 타당성과 선택한 모델에 따라 다릅니다.
가스 매질, 필요한 유량, 입구 압력, 목표 배출 압력, 작동 온도, 듀티 사이클, 현장 조건 및 특수 안전 또는 재료 요구 사항을 제공하십시오. 이러한 세부 정보는 엔지니어링 팀이 애플리케이션을 평가하고 적합한 구성을 권장하는 데 도움이 됩니다.
