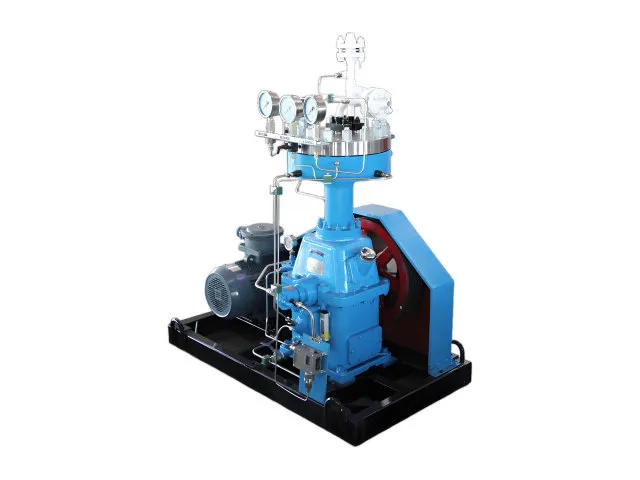

다이어프램은 GZ1 다이어프램 압축기 내부의 유압 및 윤활 시스템에서 압축실을 분리합니다. 가스는 가스 챔버에서 직접 작동하는 피스톤이 아닌 다이어프램의 움직임에 의해 압축되므로 오일이 가스 경로에 들어가지 않게 됩니다. 단일 단계 압축기인 GZ1은 저유량 고압 서비스부터 중간 압력 비율의 고유량 응용 분야까지 다양한 구성으로 제공됩니다. 선택은 가스 흐름, 흡입 압력, 배기 압력, 온도 및 가스 특성의 실제 조합을 기반으로 합니다.
|
모델 |
압축매체 |
체적 유량 |
흡입압력 |
배기압력 |
속도 |
전체 치수 |
무게 |
모터 |
|
|
전력(kW) |
전압(V) |
||||||||
|
GZ1-3/4 |
고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스, 기타 특수 가스 |
3 |
1기압 |
0.4 |
400~430 |
1500×1000×1500 |
0.8 |
1.5 |
≒380 |
|
GZ1-4/1~12 |
4 |
0.1 |
1.2 |
2.2 |
|||||
|
GZ1-5/13 |
5 |
1기압 |
1.3 |
1.5 |
|||||
|
GZ1-10/5 |
10 |
1기압 |
0.5 |
2.2 |
|||||
|
GZ1-10/2~13 |
10 |
0.2 |
1.3 |
3 |
|||||
|
GZ1-12/1~12 |
12 |
0.1 |
1.2 |
3 |
|||||
|
GZ1-40/7~16 |
40 |
0.7 |
1.6 |
5.5 |
|||||
|
GZ1-40/8~15 |
40 |
0.8 |
1.5 |
5.5 |
|||||
|
GZ1-50/6~12 |
50 |
0.6 |
1.2 |
3 |
|||||
|
GZ1-60/10~13 |
60 |
1 |
1.3 |
5.5 |
|||||
|
GZ1-3/10~160 |
3 |
1 |
15.7 |
3 |
|||||
|
GZ1-5/13~200 |
5 |
1.3 |
19.6 |
1.5 |
|||||
|
GZ1-5/11~150 |
5 |
1.1 |
14.7 |
1.5 |
|||||
|
GZ1-6/13~160 |
6 |
1.3 |
15.7 |
2.2 |
|||||
|
GZ1-8/5~25 |
8 |
0.5 |
2.5 |
2.2 |
|||||
|
GZ1-10/4~50 |
10 |
0.4 |
5 |
3 |
|||||
|
GZ1-10/70~80 |
10 |
7 |
8 |
5.5 |
|||||
|
GZ1-10/30~220 |
10 |
3 |
21.6 |
4 |
|||||
|
GZ1-10/50~250 |
10 |
5 |
24.5 |
5.5 |
|||||
|
GZ1-20/10~500 |
20 |
1 |
49 |
3 |
|||||
|
GZ1-25/8~20 |
25 |
0.8 |
2 |
3 |
|||||
|
GZ1-30/20~55 |
30 |
2 |
5.5 |
5.5 |
|||||
|
GZ1-50/140~200 |
50 |
14 |
19.6 |
5.5 |
|||||
|
GZ1-60/18~30 |
60 |
1.8 |
3 |
5.5 |
|||||
|
GZ1-60/130~200 |
60 |
13 |
19.6 |
3 |
|||||
고순도 가스 시스템의 경우, 단순히 필요한 토출 압력에 도달하는 것보다 가스 청정도를 유지하는 것이 더 중요할 수 있습니다. GZ1은 다이어프램을 사용하여 가스실을 유압 및 윤활 섹션에서 분리합니다. 따라서 압축 가스는 오일 윤활 압축 챔버를 통과하는 대신 다이어프램의 가스 측에 남아 있습니다.
이 구성은 오일 잔해가 가스 품질, 다운스트림 장비 또는 프로세스 자체에 영향을 미칠 수 있는 경우에 유용합니다.
일부 가스 시스템에서는 큰 가스 처리량을 요구하지 않고 상당한 압력 증가가 필요합니다. GZ1 구성은 GZ1-3/10–160, GZ1-5/13–200 및 GZ1-20/10–500과 같은 모델을 포함하여 이러한 유형의 임무를 다룹니다.
예를 들어 GZ1-20/10–500은 흡입 압력 1MPa 및 배기 압력 49MPa에서 20Nm³/h로 지정됩니다. 모델 선택은 여전히 실제 가스 특성과 작동 조건에 따라 달라집니다.
GZ1 제품군은 대기압 흡입에만 국한되지 않습니다. 사용 가능한 모델에는 1.0, 1.3, 3.0, 5.0, 13.0 및 14.0MPa 구성을 포함하여 저압 조건부터 상당히 가압된 가스 소스까지의 입구 압력이 포함됩니다.
이는 압축기를 기존 가스 공급, 저장 용기 또는 프로세스 라인과 통합할 때 엔지니어에게 더 많은 옵션을 제공합니다.
고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스에는 적절한 밀봉, 재료 및 작동 제어가 필요합니다. 다이어프램 압축 원리는 폐쇄된 가스 챔버를 제공하고 윤활 시스템에서 가스를 분리합니다.
특수 매체의 경우 압축기 구성을 확인하기 전에 가스 구성과 물리적, 화학적 특성을 검토해야 합니다. 재료 호환성 및 작동 조건은 선택 과정의 일부입니다.
압축기 모델은 유량만으로는 정확하게 선택할 수 없습니다. 가스 흐름이 동일한 두 시스템은 흡입 압력, 토출 압력, 가스 구성 또는 작동 온도가 다를 경우 완전히 다른 압축기 구성이 필요할 수 있습니다.
Jinding은 전체 작동 데이터를 평가하고 필요한 가스 흐름 및 압력 조건을 기반으로 적합한 GZ1 구성을 권장할 수 있습니다.

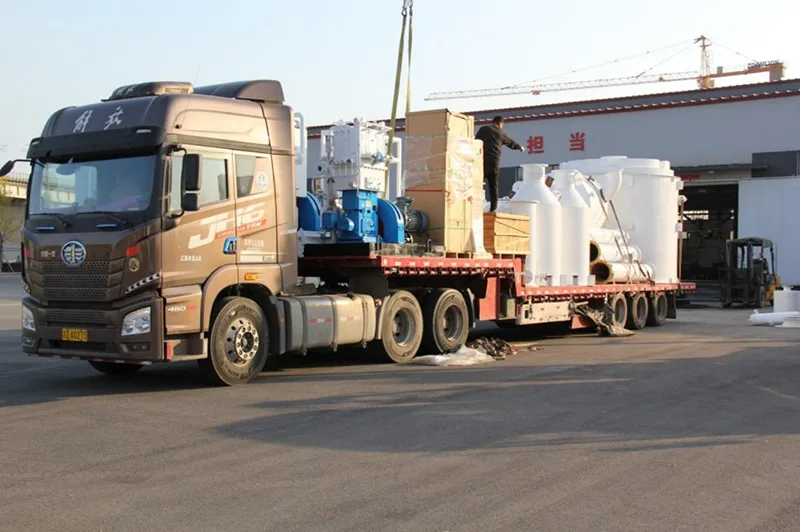

Jinding은 장비 구성 및 운송 요구 사항에 따라 다이어프램 압축기의 준비 및 배송을 처리합니다. 선적 전에 압축기는 선적 준비를 하고 선적 요구 사항에 따라 장비 배치를 확인합니다.

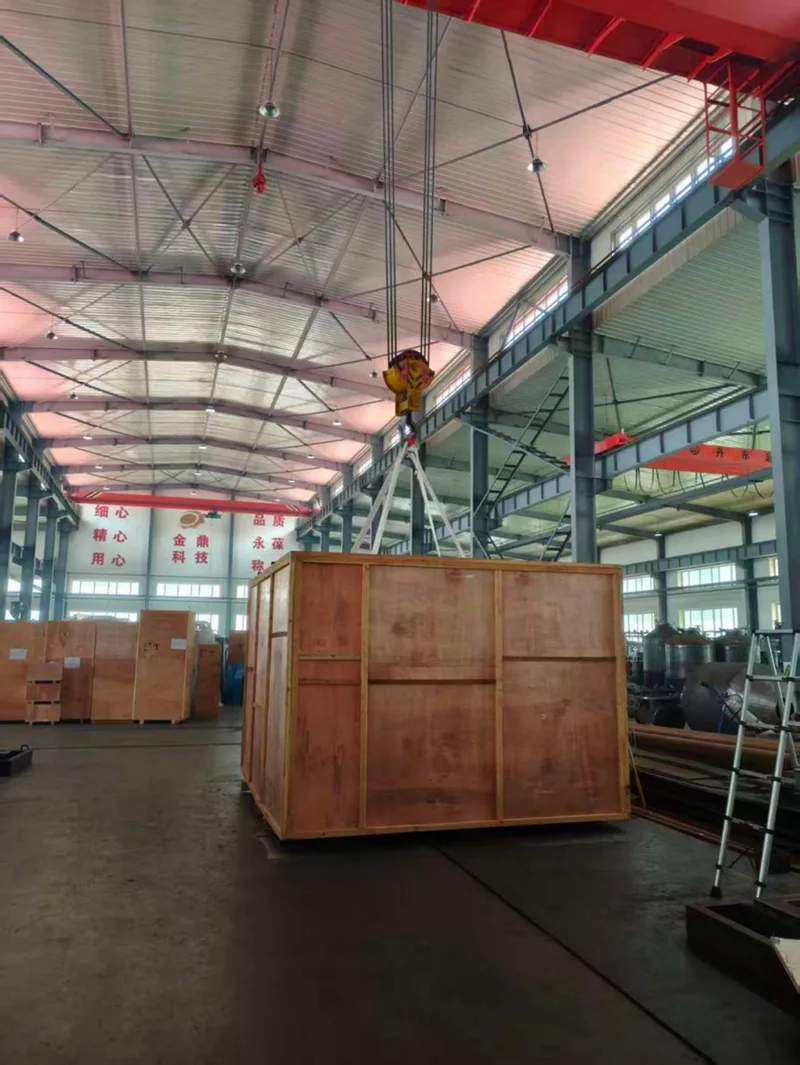

대형 산업용 압축기 장치의 경우 적재 및 운송을 위해서는 적절한 리프팅 장치와 운송 중 안전한 위치 지정이 필요합니다. 배송 프로세스는 장비 크기, 목적지 및 고객 요구 사항에 따라 조정될 수 있습니다.
GZ1 구성은 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스에 사용할 수 있습니다. 재료와 압축기 구성을 선택하기 전에 실제 가스 구성을 검토해야 합니다.
공급 모델 중 GZ1-20/10–500은 배기 압력 49MPa에 도달합니다. 다른 모델은 다양한 압력 범위를 다루므로 필요한 유량 및 입구 조건에 따라 적절한 모델을 선택해야 합니다.
다이어프램은 가스 챔버를 유압 및 윤활 섹션에서 분리하므로 압축 가스는 일반적으로 윤활유와 직접 접촉하지 않습니다. 이는 많은 고순도 가스 응용 분야에 적합한 구성을 만듭니다.
예, GZ1 시리즈는 선택된 가연성, 폭발성 및 독성 가스 응용 분야에 맞게 구성할 수 있습니다. 가스 특성은 상당히 다양하므로 선택하기 전에 가스 구성, 작동 압력, 온도 및 관련 물리적, 화학적 데이터를 제공해야 합니다.
필요한 유량, 흡입 압력 및 배기 압력으로 시작하십시오. 가스 구성, 입구 온도 및 작동 요구 사항도 중요합니다. 그런 다음 Jinding은 이러한 조건을 사용 가능한 GZ1 구성과 일치시킬 수 있습니다.
입구 압력 및 온도, 필요한 배기 압력, 체적 유량, 압축 매체 및 작동 요구 사항을 제공하십시오. 특수 가스의 경우 압축기 구성을 적절하게 평가할 수 있도록 가스 조성과 관련 물리적, 화학적 특성을 제공합니다.
