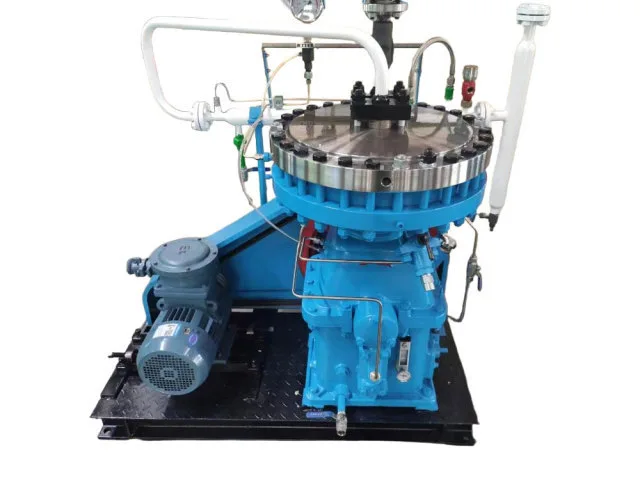

가스 압축기는 공정 양쪽의 조건을 일치시켜야 합니다. GZ3 다이어프램 압축기는 입구 압력, 출구 압력 및 가스 처리량의 다양한 조합을 제공하므로 단일 표준 작업이 아닌 실제 프로세스를 중심으로 장비를 선택할 수 있습니다. 이 제품군에는 상대적으로 적은 양의 가스와 더 큰 유량 구성을 위한 소형 장치가 포함되며, 일부 모델은 상당한 압력 증가를 위해 고안되었습니다. 이로 인해 GZ3 제품군은 가스 순도와 제어된 압축이 중요한 가스 부스팅, 가압 및 전달 작업에 적용할 수 있습니다.
|
모델 |
압축매체 |
체적 유량 |
흡입압력 |
배기압력 |
속도 |
전체 치수 |
무게 |
모터 |
|
|
전력(kW) |
전압(V) |
||||||||
|
GZ3-20/13 |
고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스, 기타 특수 가스 |
20 |
1기압 |
1.3 |
400~430 |
1650×1050×1650 |
1.9 |
7.5 |
≒380 |
|
GZ3-20/16 |
20 |
1기압 |
1.6 |
11 |
|||||
|
GZ3-25/7 |
25 |
1기압 |
0.7 |
7.5 |
|||||
|
GZ3-30/12 |
30 |
1기압 |
1.2 |
11 |
|||||
|
GZ3-40/10 |
40 |
1기압 |
1 |
11 |
|||||
|
GZ3-45/0.5-10 |
45 |
0.05 |
1 |
15 |
|||||
|
GZ3-85/2-15 |
85 |
0.2 |
1.5 |
15 |
|||||
|
GZ3-110/7-13 |
110 |
0.7 |
1.3 |
11 |
|||||
|
GZ3-140/4-16 |
140 |
0.4 |
1.6 |
15 |
|||||
|
GZ3-240/8-10 |
240 |
0.8 |
1 |
11 |
|||||
|
GZ3-12/36-410 |
12 |
3.6 |
40.2 |
11 |
|||||
|
GZ3-20/13-200 |
20 |
1.3 |
19.6 |
7.5 |
|||||
|
GZ3-25/2-30 |
25 |
0.2 |
3 |
11 |
|||||
|
GZ3-30/12-160 |
30 |
1.2 |
15.7 |
11 |
|||||
|
GZ3-40/6-70 |
40 |
0.6 |
7 |
15 |
|||||
|
GZ3-40/70-450 |
40 |
7 |
44.1 |
18.5 |
|||||
|
GZ3-50/4.5-40 |
50 |
0.45 |
4 |
18.5 |
|||||
|
GZ3-50/16-150 |
50 |
1.6 |
14.7 |
15 |
|||||
|
GZ3-70/10-70 |
70 |
1 |
7 |
15 |
|||||
|
GZ3-90/100-340 |
90 |
9.8 |
33.3 |
22 |
|||||
|
GZ3-60~90/7~10-60 |
60~90 |
0.7~1.0 |
6 |
15 |
|||||
|
GZ3-120/70-200 |
120 |
7.0 |
19.6 |
22 |
|||||
|
GZ3-150/6-20 |
150 |
0.6 |
2 |
11 |
|||||
|
GZ3-180/12-40 |
180 |
1.2 |
4 |
18.5 |
|||||
GZ3 다이어프램 압축기를 선택하려면 필요한 가스 흐름과 유입 및 배출 압력 모두에 모델을 일치시켜야 합니다. 모델 번호만으로는 구성이 특정 프로세스에 적합한지 판단하는 데 충분한 정보를 제공할 수 없습니다.
흡입 압력이 대기압에 가까운 응용 분야의 경우 GZ3-20/13, GZ3-25/7, GZ3-30/12 및 GZ3-40/10과 같은 모델은 상대적으로 낮은 토출 압력에서 다양한 가스 흐름 요구 사항을 충족합니다.
입구 가스가 이미 가압된 경우 필요한 압축비가 변경됩니다. 예를 들어 GZ3-45/0.5-10은 입구압력 0.05MPa, 토출압력 1.0MPa에서 작동하고, GZ3-50/16-150은 입구압력 1.6MPa, 토출압력 14.7MPa에서 작동합니다.
더 높은 압력 응용 분야의 경우 입구가 이미 수 MPa일 수 있습니다. GZ3-40/70-450은 흡입압력 7.0MPa, 배기압력 44.1MPa 사양입니다. GZ3-90/100-340은 입구에서 9.8 MPa에서 방출에서 33.3 MPa까지 작동합니다.
이러한 예는 유량을 단독으로 고려해서는 안 되는 이유를 보여줍니다. 적절한 구성을 식별하려면 입구 압력, 목표 배출 압력 및 필요한 가스 용량을 함께 평가해야 합니다.
GZ3 다이어프램 압축기를 지정하기 전에 실제 작동 조건과 프로세스 요구 사항을 제공하십시오. 이 정보는 다음을 포함하여 적절한 모델과 구성을 결정하는 데 도움이 됩니다.
|
선택항목 |
필수 정보 |
|
가스 흐름 |
필요한 체적 유량(Nm³/h) |
|
입구 상태 |
흡입 압력 및 흡입 온도 |
|
콘센트 요구 사항 |
필요한 배기압력 |
|
가스 식별 |
가스 이름 및 구성 |
|
가스 특성 |
물리적, 화학적 특성 |
|
운영 의무 |
연속적, 간헐적 또는 기타 작동 요구 사항 |
|
청정 |
필수 가스 순도 또는 오염 한계 |
|
특수 조건 |
부식성, 독성, 가연성, 폭발성 또는 기타 특수 특성 |

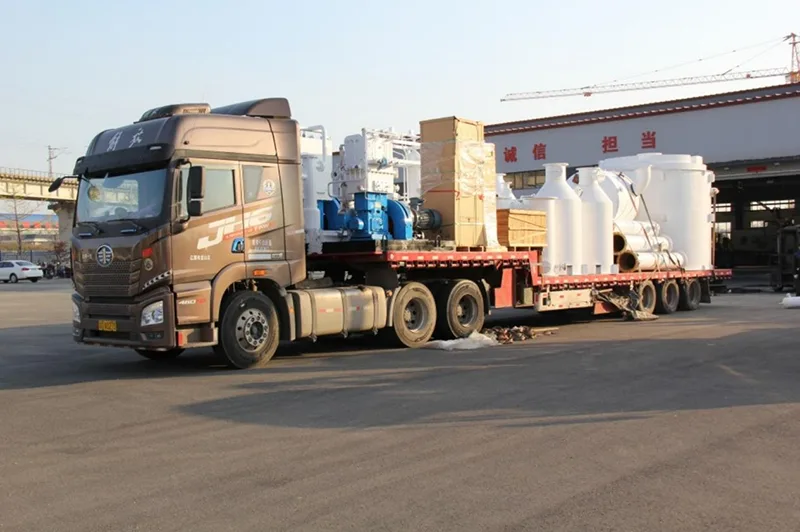

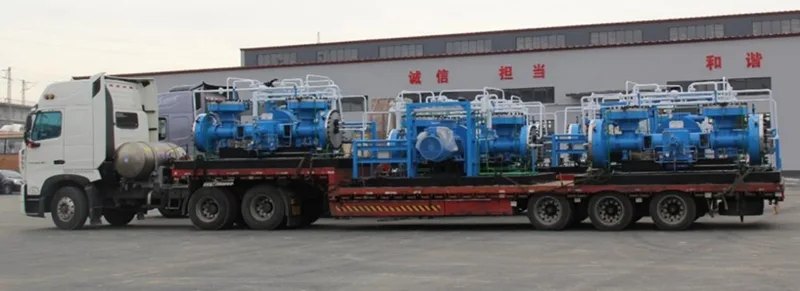

산업용 장비의 경우 배송은 나중에 고려하는 것이 아니라 장비 공급의 일부입니다. 압축기가 완성되어 배송 준비가 완료되면 장치는 크기와 무게에 따라 취급되고 운송을 위해 안전하게 적재되어 고객 현장으로 배송됩니다.
해외 프로젝트의 경우 압축기 구성, 배송 경로 및 목적지 요구 사항에 따라 최종 포장 및 운송 배열을 확인해야 합니다.
GZ3 다이어프램 압축기는 다음과 관련된 가스 시스템에 고려될 수 있습니다.
·고순도 가스 압축
·특수가스 공급 시스템
·불활성가스 가압
·희귀하고 가치 있는 가스 취급
·화학공정가스
·석유화학 가스 시스템
·인화성 및 폭발성 가스 서비스
·유독가스 취급
·부식성 가스 압축
·고압가스설비
·실험실 및 가스 테스트 시스템
공급되는 모델의 범위는 12~240Nm³/h입니다. GZ3-60~90/7~10-60으로 나열된 60~90Nm³/h 범위 구성도 있습니다.
GZ3-40/70-450의 경우 가장 높은 배기 압력은 44.1MPa입니다. GZ3-12/36-410은 40.2 MPa에 도달합니다.
예. 몇몇 모델에는 가압 흡입 조건이 있습니다. 예를 들어 GZ3-90/100-340은 흡입압력 9.8MPa로 지정됩니다.
다이어프램은 가스 챔버를 오일 시스템에서 분리하여 압축 가스와 윤활유 사이의 직접적인 접촉을 방지합니다.
필요한 가스 유량으로 시작한 다음 실제 흡입 압력과 필요한 배기 압력을 비교하십시오. 작은 압력 증가에서의 고유량 적용은 출구에서 수십 MPa가 필요한 저유량 적용과 다른 압축기 사용입니다.
가스 이름과 구성, 유량, 흡입 압력 및 온도, 필요한 배기 압력, 작동 조건 및 순도, 재료, 밀봉 또는 위험 가스 취급과 관련된 특별 요구 사항을 제공하십시오. 그런 다음 Jinding은 적절한 GZ3 구성을 결정할 수 있습니다.
