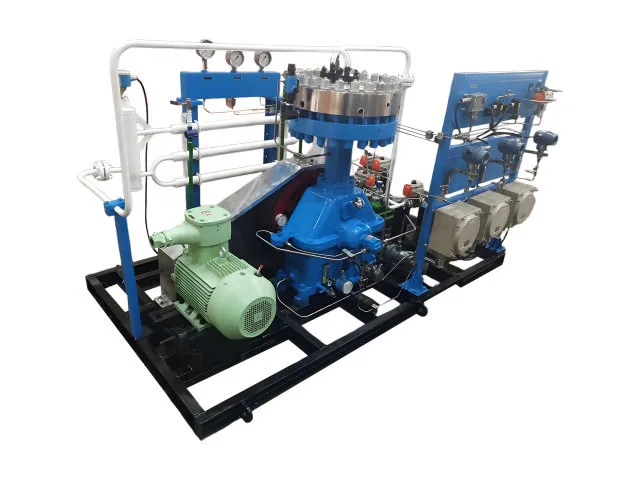

GZ2 다이어프램 압축기

특수 가스 응용 분야의 가스 압축에는 적절한 압력 비율 이상이 필요합니다. 압축실은 깨끗하게 유지되어야 하고, 가스 경로는 적절하게 밀봉되어야 하며, 유압 시스템은 다이어프램 이동에 필요한 조건을 유지해야 합니다. GZ2 다이어프램 압축기는 모터가 크랭크샤프트와 커넥팅 로드를 구동하고 피스톤이 유압 오일에 작용하며 유압 오일이 왕복 운동을 통해 다이어프램을 구동하는 Z자형 레벨 1 구성을 사용합니다. 흡기 및 배기 밸브는 각 압축 사이클을 통해 가스 흐름을 제어하는 ​​반면 보상 오일 시스템은 실린더에 필요한 오일량을 유지합니다.

GZ2가 안정적인 다이어프램 압축을 유지하는 방법

모터는 풀리를 통해 크랭크샤프트에 동력을 전달합니다. 그러면 크랭크샤프트와 커넥팅 로드가 회전 운동을 오일 실린더 내 피스톤의 왕복 운동으로 변환합니다.

피스톤의 움직임은 다이어프램 뒤의 ​​유압 오일 압력을 변경합니다. 다이어프램은 이러한 압력 변화에 따라 실린더 헤드 내부에서 앞뒤로 움직입니다. 흡입 행정 중에 가스실이 팽창하고 흡기 밸브를 통해 매체를 흡입합니다. 압축 행정 동안 챔버 부피는 감소하고 가스는 배기 밸브를 통과하기 전에 압축됩니다.

가스 자체는 유압 오일의 다이어프램 반대쪽에 남아 있습니다. 이러한 배열을 통해 기계적 구동 및 윤활 시스템은 윤활유를 압축 가스 경로에 직접 배치하지 않고도 작동할 수 있습니다.

연속 작동 중 오일 보상

피스톤 링, 실린더 벽 및 링 홈 주위의 틈새를 통해 정상적인 피스톤 이동 중에 소량의 유압 오일이 손실될 수 있습니다. 이 손실이 보상되지 않으면 적절한 다이어프램 이동에 필요한 유압 조건이 점차 변할 수 있습니다.

GZ2 다이어프램 압축기는 다이어프램 흡입 과정 중에 오일을 보충하기 위해 보상 오일 펌프를 사용합니다. 펌프는 예상되는 누출량보다 약간 더 많은 오일을 공급합니다. 여분의 오일은 압축 행정이 끝날 때 오일 압력을 제어하는 ​​압력 조절 밸브를 통해 크랭크케이스로 반환됩니다.

이러한 오일 보상 배열은 지속적인 압축기 서비스 중에 안정적인 다이어프램 작동에 필요한 유압 오일량과 압력을 유지하는 데 도움이 됩니다.

가스 순도 및 밀봉

다이어프램은 실린더와 오일 실린더를 완전히 분리합니다. 따라서 압축 매체는 윤활유와 직접 접촉하지 않으므로 가스 흐름에서 오일 오염 위험이 줄어듭니다.

압축실은 실린더 헤드 표면과 다이어프램으로 구성된 폐쇄형 공동으로 구성됩니다. 흡입 및 배기 밸브 배열과 함께 이는 제어된 가스 경로와 우수한 밀봉 성능을 제공합니다.

이러한 특성은 고순도, 희귀하고 귀중한, 부식성, 독성, 가연성 및 폭발성 가스를 포함하여 순도, 봉쇄 또는 호환성을 신중하게 제어해야 하는 가스에 특히 유용합니다.

기술 구성

가스 서비스 및 산업 적합성

GZ2 다이어프램 압축기는 압축 공정에서 깨끗한 가스 경로와 제어된 봉쇄를 유지해야 하는 가스 시스템에 적합합니다. 다이어프램은 압축 매체를 유압 오일에서 분리하여 압축기를 고순도 및 특수 가스는 물론 선택된 위험 또는 부식성 매체와 관련된 응용 분야에 적합하게 만듭니다.

일반적인 서비스 영역에는 고순도 가스 공급, 특수 가스 처리, 희귀하고 가치 있는 가스 처리, 화학 및 석유화학 생산, 실험실 가스 시스템, 가스 테스트 장비, 고압 가스 공정이 포함됩니다. 가연성, 폭발성, 독성 또는 부식성 가스의 경우 실제 가스 구성 및 작동 조건에 대해 최종 구성을 확인해야 합니다.

GZ2 선택에 필요한 정보

Jinding에 GZ2 다이어프램 압축기를 요청할 때 다음 운영 정보를 제공하십시오.

흡입 압력 및 흡입 온도

필요한 배기압력

필요한 체적 유량

압축매체

작동 및 설치 요구 사항

특수 매체의 가스 조성 및 물리적/화학적 특성

부식성, 독성, 가연성, 폭발성 또는 기타 특이한 특성을 지닌 가스의 경우 재료 호환성과 적절한 압축기 구성을 평가하려면 완전한 매체 정보가 중요합니다.

FAQ

1. GZ2는 어떻게 윤활유를 압축 가스로부터 멀리 유지합니까?

다이어프램은 가스실과 오일 실린더 사이에 완전한 장벽을 형성합니다. 가스는 압축실에 남아 있으며 유압 및 윤활유와 직접 접촉하지 않습니다.

2. GZ2는 왜 보상 오일 펌프를 사용합니까?

정상적인 피스톤 작동 중에 오일 실린더에서 소량의 오일이 손실될 수 있습니다. 보상 오일 펌프는 이러한 손실을 보충하고 예상되는 누출보다 약간 더 많은 오일을 공급합니다. 과잉 오일은 압력 조절 밸브를 통해 회수됩니다.

3. GZ2는 고순도 가스에 적합한가요?

예. 다이어프램은 윤활 시스템에서 압축 가스를 분리하여 윤활유가 가스 경로로 유입되는 것을 방지합니다. 이로 인해 GZ2는 다양한 고순도 및 특수 가스 응용 분야에 적합합니다.

4. GZ2로 어떤 가스를 압축할 수 있나요?

지정된 매체에는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스가 포함됩니다. 희귀하고 가치 있는 부식성 및 고압 가스도 특정 특성을 확인한 후 고려할 수 있습니다.

5. GZ2는 단일 단계 압축을 사용합니까?

예. GZ2는 Z자형 구조 배열의 레벨 1 단일 스테이지 구성을 사용합니다.

6. GZ2 다이어프램 압축기를 주문하기 전에 어떤 정보가 필요합니까?

Jinding에는 입구 압력과 온도, 배기 압력, 필요한 유량, 가스 구성 및 작동 요구 사항이 필요합니다. 특수 가스의 경우 압축기 구성을 적절하게 평가할 수 있도록 물리적, 화학적 특성 데이터도 제공되어야 합니다.
