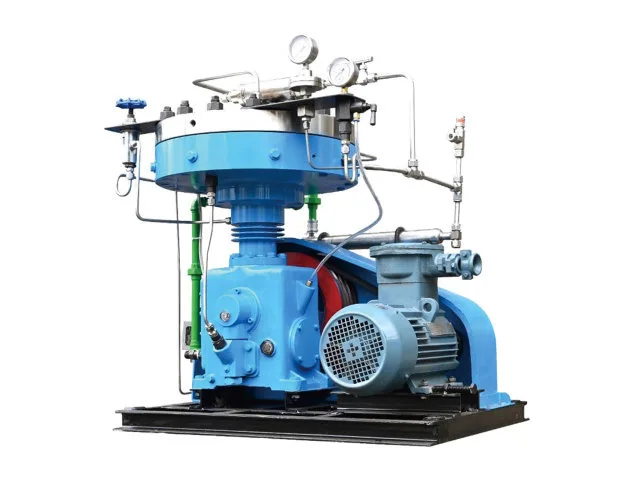

Z 다이어프램 압축기

Jinding Z 다이어프램 압축기는 고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스 및 기타 특수 가스 압축 응용 분야를 위한 단일 스테이지 Z형 가스 압축기입니다. Z 시리즈는 광범위한 유속 및 압력 조건에서 오일 프리 가스 처리 기능을 제공합니다. 사용 가능한 구성은 약 1.1~200Nm³/h이며 출구 압력은 최대 27MPa(G)이므로 압축기를 다양한 산업용 가스 시스템에 맞출 수 있습니다.

문의 보내기

제품 설명

Z 다이어프램 압축기는 유연한 다이어프램을 사용하여 압축기의 유압 및 기계 섹션에서 가스 챔버를 분리합니다. 작동 중에 다이어프램은 작동유와 함께 움직여 가스실의 부피를 변경하고 흡입 및 압축 사이클을 완료합니다. 압축 가스는 윤활유와 분리된 상태로 유지되므로 가스 경로는 가스 순도, 제어된 밀봉 또는 특수 가스 호환성이 중요한 응용 분야에 적합합니다. Z자형 배열과 단일 스테이지 구성은 이러한 압축 작업을 위한 실용적인 장비 플랫폼을 제공합니다.

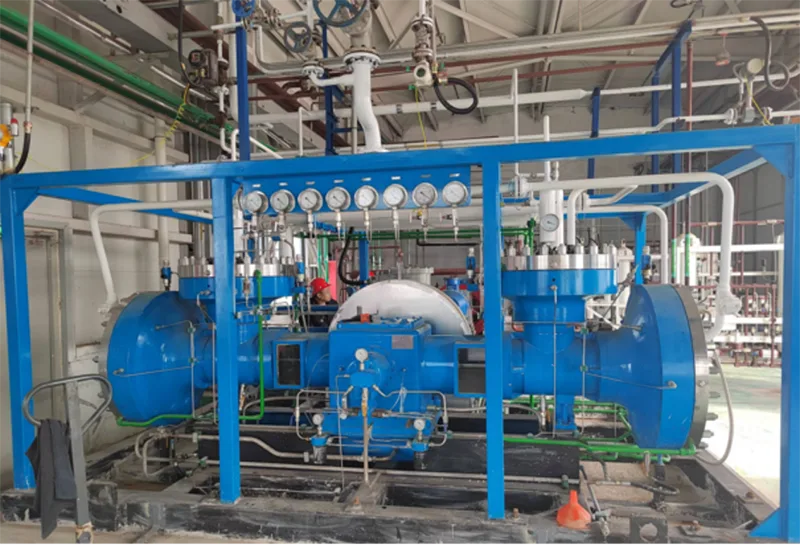

Z Diaphragm Compressor

오일 프리 가스 경로

다이어프램 압축의 경우 가스 순도는 가스 챔버를 윤활 시스템과 분리된 상태로 유지하는 데 크게 좌우됩니다. 다이어프램은 압축 가스와 유압 오일 사이에 작동 장벽을 형성하므로 정상 작동 중에 윤활유가 가스 챔버로 유입되지 않습니다.

이러한 배열 덕분에 Z 다이어프램 압축기는 오일 이월이나 윤활 매체와의 접촉이 하류 장비, 제품 품질 또는 공정 조건에 영향을 미칠 수 있는 가스에 적합합니다. 이는 특히 고순도 및 특수 가스 시스템과 관련이 있습니다.

특수가스용 씰링

밀폐된 가스 챔버와 다이어프램 분리는 주의 깊은 취급이 필요한 가스에 대해 제어된 압축 경로를 제공합니다. Z 시리즈 구성은 필요한 재료 및 작동 조건 검증에 따라 불활성 가스는 물론 선택된 가연성, 폭발성, 독성 및 기타 특수 가스에 사용할 수 있습니다.

냉각 및 연속 운전

Z 다이어프램 압축기는 순환수 냉각을 사용하여 가스 압축 중 작동 온도를 제어합니다. 냉각 요구 사항은 가스, 압력 비율, 유량 및 작동 조건에 따라 달라지므로 최종 냉각 구성은 선택한 모델 및 프로세스 임무에 일치해야 합니다.

사용 가능한 모델은 구성에 따라 약 400~420r/min에서 작동합니다. 전력 정격 범위는 소형 저유량 장치의 경우 3kW부터 현재 Z 시리즈 범위의 고유량 모델의 경우 30kW까지입니다.

기술적인 매개변수

모델	입구 압력 MPa(G)	출구 압력 MPa(G)	공칭 체적 유량 Nm3/h	힘 kW	속도 r/분	전체 치수 길이세로높이(mm)
GZ-65/4	기압	0.4	65	15	410	2180X1250X2050
GZ-60/2.5	기압	0.25	60	15	410	2200X1300X2100
GZ-145/14.7-17	1.47	17	145	18.5	400	2400X2400X1560
GZ-60/0.5-5	0.05	5	60	11	420	2500X1700X1600
GZ-200/3-5	0.3	0.5	200	30	420	3160X1700X1700
GZ-200/1.5-3.5	0.15	0.35	200	22	400	2120X1270X2000
GZ-15/6	기압	0.6	15	7.5	420	2100X2000X1500
GZ-10/6	기압	0.6	10	7.5	420	2100X2000X1500
GZ-155/68.66-80.97	6.866	8.097	155	18.5	420	3000X2200X1600
GZ-30/2-12	0.2	1.2	30	5.5	400	1800X1030X1530
GZ-5/19.5-100	1.95	10	5	7.5	420	2100X2000X1600
GZ-50/1.5-10	0.15	1.0	50	11	400	1850X1500X1500
GZ-60/8-25	0.8	2.5	60	11	400	2000X1500X1650
GZ-100/14-35	1.4	3.5	100	11	400	1650X1300X1550
GZ-10/35-120	3.5	12.0	10	3.0	410	1330X1000X1370
GZ-1.1/21-270	2.1	27	1.1	3	410	1000X620X850
GZ-11/6-20	0.6	2.0	11	7.5	410	1600X1000X1500
GZ-8/4-10	0.4	1.0	8	2.2	400	1100X650X900
GZ-5/11	기압	1.1	5	3.0	410	1600X1000X1500

일반적인 산업 응용 분야

Z 다이어프램 압축기는 다음과 같은 다양한 가스 압축 임무에 맞게 구성할 수 있습니다.

· 고순도 가스 공급 시스템

· 특수 및 희가스 취급

· 화학 및 석유화학 공정

· 수소 및 기타 에너지 관련 가스 시스템

· 실험실 및 테스트용 가스 장비

· 가스 충전 및 회수 시스템

· 불활성 가스 압축

· 선택된 가연성 또는 폭발성 가스 응용 분야

· 독성 또는 기타 유해 가스 취급

· 고압 가스 처리 시스템

실제 압축기 구성은 가스 특성, 압력 조건, 필요한 유량 및 현장 작동 요구 사항에 따라 달라집니다.

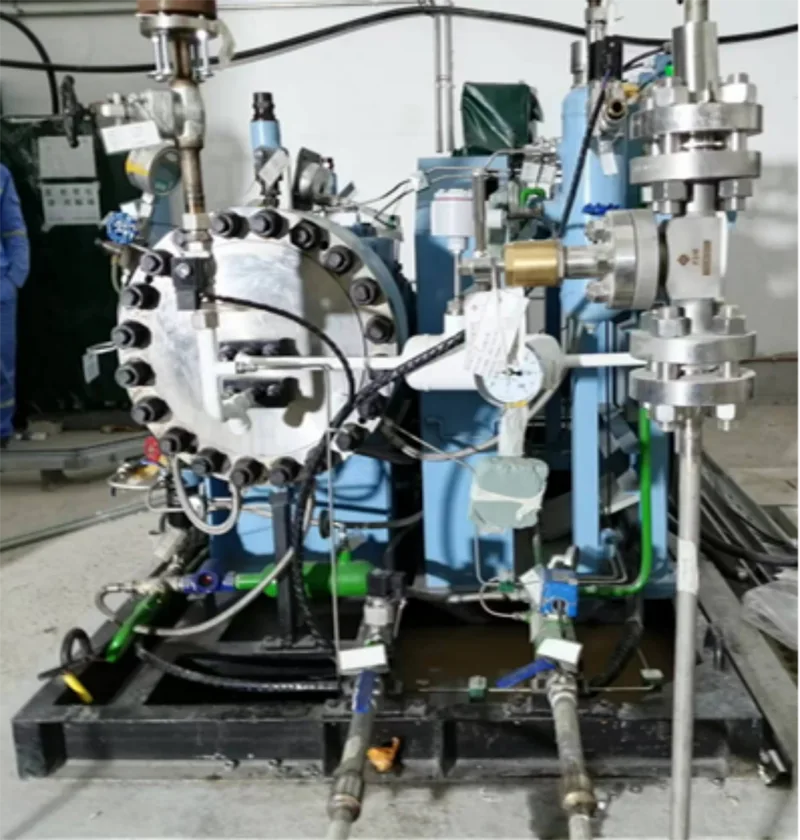

Z Diaphragm Compressor

기술 구성

목	Z 다이어프램 압축기
구조적 형태	Z자형
압축 수준	레벨 1
냉각방식	순환 수냉
작동 전압	380V
압축 미디어	고순도 가스, 불활성 가스, 가연성 및 폭발성 가스, 독성 가스, 특수 가스
압력 표시	입구 압력 및 출구 압력
가스 압축 방식	다이어프램 압축
가스/오일 분리	다이어프램 절연

FAQ

1. Z 다이어프램 압축기는 어떤 가스를 처리할 수 있습니까?

Z 시리즈는 고순도, 불활성, 가연성, 폭발성, 독성 및 기타 특수 가스용으로 구성할 수 있습니다. 압축기를 선택하기 전에 가스 구성과 작동 조건을 검토해야 합니다.

2. 압축가스가 윤활유와 접촉합니까?

아니요. 다이어프램은 가스 챔버를 유압 및 윤활 섹션에서 분리하여 압축 가스와 윤활유 사이의 정상적인 직접 접촉을 방지합니다.

3. 나열된 Z 시리즈 모델에서 사용할 수 있는 최대 출구 압력은 얼마입니까?

공급 기종 중 GZ-1.1/21-270의 출구압력은 27MPa(G)입니다. 적용 가능한 압력은 선택한 모델, 입구 조건 및 필요한 유량에 따라 다릅니다.

4. Z 시리즈는 고순도 가스에 적합한가요?

예. 다이어프램 격리 가스 챔버는 압축 가스를 윤활 시스템과 분리하여 압축기를 다양한 고순도 가스 응용 분야에 적합하게 만듭니다.

5. Jinding은 견적을 위해 어떤 정보가 필요합니까?

Jinding에는 입구 압력 및 온도, 출구 압력, 필요한 유량, 가스 구성, 작동 요구 사항이 필요하며 특수 가스의 경우 관련 물리적, 화학적 특성 데이터가 필요합니다.

6. 다양한 Z 시리즈 모델 중에서 어떻게 선택합니까?

가스 유형, 입구 압력, 출구 압력, 유량 및 작동 조건의 조합에 따라 모델을 선택해야 합니다. Jinding은 전체 프로세스 데이터를 검토한 후 적절한 구성을 권장할 수 있습니다.
