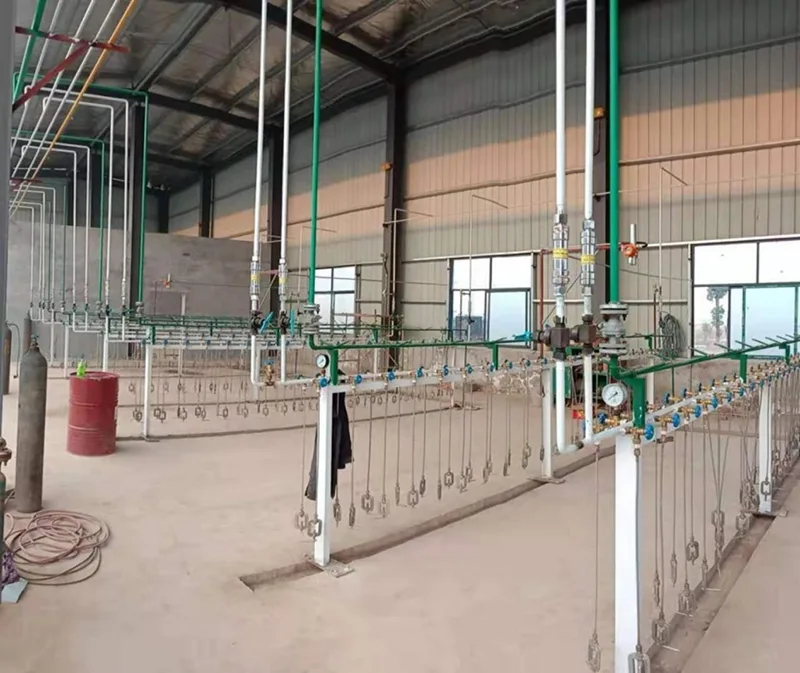

아세틸렌 충진 배열

아세틸렌 충전 장치는 단일 기계가 아닙니다. 충전을 위해 준비된 실린더와 아세틸렌 공급원을 연결하는 공정 섹션입니다.

플랜트 구성에 따라 아세틸렌은 충전 섹션에 들어가기 전에 먼저 업스트림 생성, 정제, 건조, 저장 또는 압축 장비를 통과할 수 있습니다. 그런 다음 충전 장치는 필요한 작동 조건에서 실린더를 채울 수 있도록 가스를 분배하고 제어합니다.

시스템에는 가스 파이프라인, 충전 매니폴드, 실린더 연결 지점, 압력 모니터링 기기, 제어 밸브, 안전 장치 및 관련 자동화 장비가 포함될 수 있습니다. 장비 선택은 충전소의 용량과 전체 아세틸렌 생산 공정의 요구 사항에 따라 달라집니다.

실린더 충전을 고립된 작업으로 처리하는 대신 Jinding은 충전 섹션을 전체 아세틸렌 생산 및 가스 처리 시스템의 일부로 구성할 수 있습니다.

충전 배열이 일상 작업을 지원하는 방법

조직화된 가스 유통

업스트림 아세틸렌 시스템의 가스는 필요한 파이프라인 배열을 통해 충전 구역으로 전달됩니다. 매니폴드 시스템은 가스를 개별 충전 위치 또는 실린더 그룹에 분배합니다.

이를 통해 동일한 작업 영역 내에서 여러 충전 지점을 더 쉽게 구성할 수 있습니다.

제어된 실린더 충전

압력 제어 및 모니터링 장비는 시스템 설계에 따라 충전 공정에 통합됩니다. 작업자는 충전 라인의 작동 상태를 모니터링하고 설정된 충전 절차에 따라 조정할 수 있습니다.

실제 충전 배열은 필요한 실린더 수, 충전 용량 및 현장 작업 흐름을 중심으로 설계될 수 있습니다.

업스트림 장비와의 통합

충전 섹션은 발전기, 정화 시스템, 건조기, 가스 홀더, 압축기 및 안전 모니터링 시스템을 포함하여 아세틸렌 생산 라인의 다른 장비와 연결될 수 있습니다.

이를 통해 충전 장치가 별도의 장비로 작동하지 않고 전체 가스 공정의 일부가 될 수 있습니다.

프로젝트별 아세틸렌 충전 시스템 구성

Jinding은 아세틸렌 실린더 충전 시스템을 계획할 때 다음과 같은 운영 및 현장 요구 사항을 평가합니다.

• 필요한 충전 용량 및 생산 처리량
• 실린더 수 및 충전 위치
• 사용 가능한 아세틸렌 공급 용량 및 업스트림 가스 압력
• 목표 실린더 충전 압력
• 기존 아세틸렌 발생기 및 가스 처리 장비와의 호환성
• 압축기, 건조기 및 관련 장비 구성
• 설치 가능 공간 및 공장 레이아웃
• 필요한 자동화, 모니터링 및 제어 기능
• 안전 보호 및 경보 요구 사항

충전 구역의 안전 및 모니터링

아세틸렌 충전 시스템은 설계 및 작동 조건에 적합한 안전 조치를 통합해야 합니다. 프로젝트에 따라 파이프라인 격리 장치, 압력 모니터링, 안전 밸브, 화염 방지기 및 기타 지정된 보호 구성 요소가 포함될 수 있습니다.

필요한 경우 모니터링 및 제어 기능을 플랜트 PLC 시스템과 조정할 수 있습니다. 장비 상태, 작동 매개변수 및 경보 신호를 전체 플랜트 모니터링 배열에 통합하여 운영 감독을 지원할 수 있습니다.

최종 안전 설계에서는 시스템 용량, 장비 레이아웃, 작동 조건, 적용 가능한 코드 및 프로젝트별 요구 사항을 고려해야 합니다. 보호 장치와 제어 논리는 엔지니어링 설계의 일부로 선택되고 검증되어야 합니다.

신규 설치 및 플랜트 업그레이드에 적용

새로운 아세틸렌 충전소

신규 설치의 경우 충전 시스템은 업스트림 아세틸렌 생성 및 가스 처리 장비와 함께 계획될 수 있습니다. 생산 능력, 정제, 건조, 압축, 보관 및 실린더 충전을 조정하면 호환 가능한 프로세스 레이아웃과 작동 순서를 설정하는 데 도움이 됩니다.

기존 충진 용량 확장

생산 수요가 증가하면 기존 시설에 추가 충전 위치나 더 큰 충전 처리량이 필요할 수 있습니다. 확장 계획을 정의하기 전에 사용 가능한 아세틸렌 공급, 압축기 용량, 파이프라인 배열 및 기존 장비 상태를 평가해야 합니다.

기존 충진설비 교체

오래된 충진 장비를 업그레이드하는 공장의 경우 평가에는 충진 파이프라인, 제어 시스템, 안전 장치 및 모니터링 기능이 포함될 수 있습니다. 운영 시설과의 통합을 지원하기 위해 기존 프로세스 인터페이스, 필요한 생산 용량 및 현재 안전 요구 사항을 기준으로 교체 배열을 확인해야 합니다.

FAQ

아세틸렌 충진 장치는 단일 장비입니까?

아니요. 일반적으로 아세틸렌 공급 및 실린더 충전을 구성하는 데 사용되는 장비와 공정 구성 요소의 조합입니다. 실제 구성은 프로젝트의 용량과 요구 사항에 따라 다릅니다.

충전 시스템을 기존 아세틸렌 플랜트에 연결할 수 있습니까?

예. 충전 배치는 기존 아세틸렌 공급, 정제, 건조, 저장, 압축 및 모니터링 장비와 함께 고려할 수 있습니다. 최종 구성 전에 기존 시스템의 호환성을 평가해야 합니다.

동시에 몇 개의 실린더를 채울 수 있습니까?

채우는 위치의 수는 고정되어 있지 않습니다. 필요한 생산 능력, 현장 레이아웃, 가스 공급 능력, 운영 절차에 따라 결정될 수 있습니다.

충전 장치에 자동 모니터링이 포함될 수 있습니까?

프로젝트 요구사항에 따라 자동화 및 모니터링 기능을 통합할 수 있습니다. 자동화 수준은 기본 장비 모니터링부터 PLC 기반 제어 및 경보 기능까지 다양합니다.

어떤 안전 장비가 포함될 수 있나요?

구체적인 안전 구성은 프로젝트에 따라 다릅니다. 필요한 경우 압력 모니터링 장치, 차단 밸브, 안전 밸브, 화염 방지기 및 관련 보호 구성 요소와 같은 장비를 통합할 수 있습니다.

견적 및 장비 선택 시 어떤 정보를 제공해야 합니까?

적절한 충전 배열을 준비하려면 구매자는 필요한 아세틸렌 용량, 충전 위치 수, 실린더 사양, 사용 가능한 아세틸렌 공급 조건, 업스트림 압력, 필요한 충전 조건, 설치 공간 및 새 시스템에 연결될 기존 장비를 제공해야 합니다.

Jinding은 전체 아세틸렌 생산 공정을 위한 장비를 공급할 수 있습니까?

Jinding은 산업용 압축기와 아세틸렌 생산 장비를 제조합니다. 프로젝트 범위에 따라 장비 선택 및 기술 지원에는 아세틸렌 생성, 정제, 건조, 압축, 저장, 충전, 모니터링 및 관련 엔지니어링 서비스가 포함될 수 있습니다.
