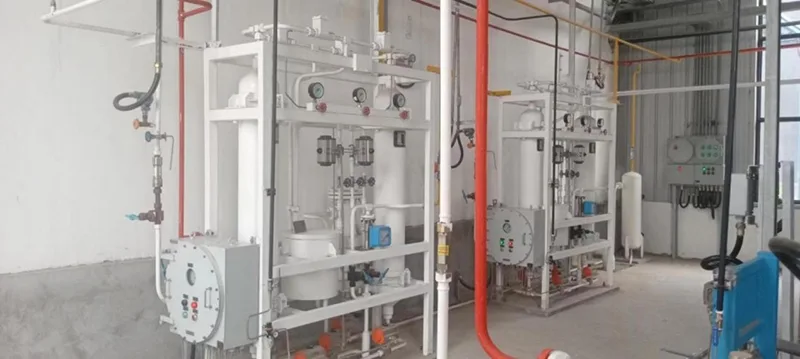

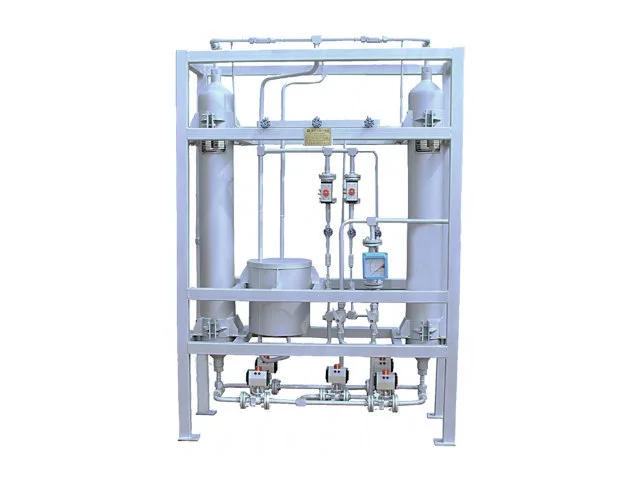

고압 아세틸렌 서비스용으로 제작된 이 무열 재생 아세틸렌 고압 건조기는 분자체 흡착, 재생, 가스 회수 및 자동 제어를 하나의 프로세스로 결합합니다. 작동 중에 분자체에 의해 아세틸렌에서 수분이 제거됩니다. 재생 공정은 건조제의 흡착 능력을 회복시켜 주기적인 건조제 교체 없이 시스템이 계속 작동될 수 있도록 해줍니다. 회수된 가스는 수분 분리 시스템을 통해 분리될 수 있으며, 회수된 아세틸렌은 가스 홀더로 반환됩니다. PLC 제어를 사용하여 건조 및 재생 주기를 자동화하므로 정상 작동 중에 수동 개입의 필요성이 줄어듭니다.
건조 시스템은 분자체를 흡착제로 사용합니다. 건조 물질을 정기적으로 교체해야 하는 소모품으로 처리하는 대신 분자체를 재생하여 다시 사용할 수 있습니다. 이는 일상적인 자재 취급을 줄이고 장기적인 운영 비용을 낮추는 데 도움이 됩니다.
PLC 제어 시스템은 건조 및 재생 공정을 포함하여 건조기의 작동 주기를 관리합니다. 지속적으로 작동하는 아세틸렌 공장의 경우 이는 수동 전환을 줄이고 일상적인 장비 작동을 단순화하는 데 도움이 됩니다.
회수 과정에서 가스와 분리된 수분은 수분 분리 시스템을 통해 처리됩니다. 회수된 가스는 단순히 배출되지 않고 가스홀더로 되돌아갈 수 있어 건조기 운전 중 아세틸렌 손실을 줄이는 데 도움이 됩니다.
반복 사용을 위해 분자체가 재생되기 때문에 시스템은 기존 건조 방법과 관련된 빈번한 건조제 교체를 방지합니다. 이를 통해 시간이 지남에 따라 유지 관리 작업량과 교체 자재 비용을 줄일 수 있습니다.
무열 재생 아세틸렌 고압 건조기는 정상적인 재생 및 회수 작업 중에 지속적인 배기 가스 배출이 없도록 설계되었습니다. 이는 보다 깨끗한 운영 프로세스를 지원하고 불필요한 가스 배출을 줄입니다.
아세틸렌 건조 장비는 대규모 가스 처리 시스템의 일부로 작동하므로 압력을 견디는 구성 요소와 파이프라인 안전 구성이 중요한 고려 사항입니다.
흡착 용기 및 관련 파이프라인은 적용 가능한 아세틸렌 분해 제한 압력 요구 사항에 따라 설계되었습니다. 이는 건조 공정에 사용되는 압력 함유 부품에 대한 안전 기반을 제공합니다.
체크 밸브, 차단 밸브, 화염 방지기, 안전 밸브를 포함한 안전 구성요소를 개별 장비 섹션과 파이프라인 사이에 배치할 수 있습니다. 이러한 장치는 시스템 내에서 제어된 가스 흐름, 격리, 역류 방지 및 압력 보호를 지원하는 데 도움이 됩니다.
폐액은 무압력으로 배출되어 운전 중 불필요한 가압 배출을 방지합니다. 자동화된 PLC 제어와 함께 이는 건조 및 재생 공정에 필요한 수동 작업 횟수를 줄여줍니다.
|
비교항목 |
무열 재생 아세틸렌 고압 건조기 |
전통적인 무수 염화칼슘 건조기 |
|
건조재료 |
분자체 |
염화칼슘 건조제 |
|
건조제 교체 |
작동 중 재생 및 재사용 |
정기적인 교체가 필요함 |
|
작업 |
PLC 자동 건조 및 재생 |
자재 교체 및 수동 처리에 대한 의존도가 더 높음 |
|
가스 회수 |
회수된 가스는 가스홀더로 반환 가능 |
프로세스 구성으로 인해 가스 소비량이 높아질 수 있음 |
|
폐기물 처리 |
무압토출 |
소비된 건조 재료 및 관련 폐기물을 처리해야 합니다. |
|
장기 운영 비용 |
재생을 통한 재료 소비 감소 |
지속적인 건조제 소비로 인해 운영 비용이 증가합니다. |
|
노동 요구 사항 |
자동 주기로 인해 일상적인 개입이 줄어듭니다. |
더 많은 유지 관리 및 교체 작업이 필요할 수 있습니다. |
|
환경 성과 |
정상 작동 중에는 지속적인 배기 배출이 없습니다. |
소모품 교체 빈도가 높아짐에 따라 자재 처리가 추가로 발생함 |
주요 기능은 고압 가스 처리 시스템의 아세틸렌에서 수분을 제거하는 것입니다. 건조기는 일반적으로 장비 작동이나 가스 취급 요구 사항에 따라 수분 제어가 중요한 하류 공정 전에 사용됩니다.
분자체는 재생되고 재사용되도록 설계되었습니다. 정상적인 작동 조건에서는 기존 염화칼슘 건조 시스템과 관련된 빈번한 재료 교체를 방지합니다.
시스템은 분자체의 흡착 용량을 복원하기 위해 자동 재생 사이클을 사용합니다. PLC 제어는 장비 운영 프로그램에 따라 건조 및 재생 과정을 관리합니다.
이 시스템에는 가스 회수 및 물 분리 장치가 포함됩니다. 회수된 가스는 가스홀더로 다시 보내질 수 있어 운전 중 불필요한 아세틸렌 손실을 줄이는 데 도움이 됩니다.
장비 구성에 따라 시스템에는 체크 밸브, 차단 밸브, 화염 방지기, 장비 섹션과 파이프라인 사이의 안전 밸브가 포함되어 아세틸렌 건조 공정의 안전한 작동을 지원할 수 있습니다.
예. PLC 제어 시스템은 건조 및 재생 주기를 자동화하는 데 사용되어 정상적인 장비 사용 중에 필요한 수동 작업의 양을 줄입니다.
장비 선택 및 기술 구성을 위해 구매자는 아세틸렌 유량, 작동 압력, 유입 가스 조건, 필요한 건조 성능, 다운스트림 프로세스 요구 사항 및 기타 관련 프로젝트 조건과 같은 정보를 제공해야 합니다.
Jinding은 산업용 압축기 및 아세틸렌 생산 장비를 제조하며 프로젝트 요구 사항에 따라 장비 선택, 엔지니어링 설계, 제조, 설치 및 시운전, 운영 및 유지 관리 교육, 원격 지원, 현장 서비스, 장비 유지 관리 및 예비 부품 공급을 포괄하는 기술 지원을 제공할 수 있습니다.
